1888 Paski szyby

Utworzono: 2026-04-12 19:28 · Zaktualizowano: 2026-04-12 19:57

GOTOWE A+B DETAL 3D
Komponenty

148

Typoszereg

—

Wyekstrahowane reguły

4

Zrzuty ekranu z CAD (16)

Przeciągnij zrzut ekranu lub kliknij aby wybrać plik

PNG, JPG — przekroje, BOM, wymiary z CAD

Rozmowa z AI o formie Wklej screenshot (Ctrl+V) lub przeciągnij
Zapytaj AI o konstrukcję tej formy. Wklej zrzut ekranu z CAD — agent go przeanalizuje i zada pytania uzupełniające.
Zrekonstruowany koncept wstępne oszacowanie

Wartości odczytane automatycznie z geometrii (dokładność detekcji gniazd ≈71% na testowych zespołach). Traktuj jako punkt wyjścia — dane wpisane w formularzu konstruktora poniżej są nadrzędne.

Typ formy

two_plate_with_slides

Płyty

9

Gniazda

4

Typ zasilania

edge

Chłodzenie

conventional (0 kanalow)

Wypychanie

pins (23 szt)

Prowadzenie

21x d=24.7mm

Rama

196x496mm (hasco)

Suwaki

1

Słup podporowy

16

Komponenty (148)
# Typ Pewnosc Wymiary (WxDxH) Objętość Katalog
78 Clamping Plate Moving 70% — 896186 mm3 —
79 Spacer Plate 70% — 4156387 mm3 —
77 Ejector Retainer 70% — 924117 mm3 —
41 Ejector Plate 70% — 2865271 mm3 —
80 Support Plate 70% — 3256231 mm3 —
4 Support Plate 70% — 4007760 mm3 —
32 Core Plate 70% — 4104547 mm3 —
82 Cavity Plate 70% — 4181708 mm3 —
81 Clamping Plate Fixed 70% — 777542 mm3 —
89 Unknown 20% — 19985 mm3 —
124 Support Pillar 70% — 5960 mm3 —
87 Sprue Bushing 85% — 41333 mm3 —
48 Cooling Plug 60% — 1031 mm3 —
49 Cooling Plug 60% — 1031 mm3 —
50 Cooling Plug 60% — 1031 mm3 —
51 Cooling Plug 60% — 1031 mm3 —
33 Unknown 20% — 589 mm3 —
34 Unknown 20% — 589 mm3 —
35 Unknown 20% — 589 mm3 —
36 Unknown 20% — 589 mm3 —
118 Unknown 30% — 9239 mm3 —
104 Unknown 30% — 1596 mm3 —
106 Unknown 30% — 1596 mm3 —
107 Unknown 30% — 1596 mm3 —
109 Unknown 30% — 1596 mm3 —
105 Unknown 30% — 1596 mm3 —
108 Unknown 30% — 1596 mm3 —
120 Cooling Plug 60% — 555 mm3 —
121 Cooling Plug 60% — 555 mm3 —
53 Cooling Plug 60% — 2307 mm3 —
54 Cooling Plug 60% — 2307 mm3 —
99 Cooling Plug 60% — 2307 mm3 —
52 Cooling Plug 60% — 2307 mm3 —
55 Cooling Plug 60% — 2307 mm3 —
98 Cooling Plug 60% — 2307 mm3 —
110 Unknown 20% — 9857 mm3 —
112 Unknown 20% — 9857 mm3 —
111 Unknown 20% — 9857 mm3 —
113 Unknown 20% — 9857 mm3 —
83 Guide Pillar 85% — 31061 mm3 —
86 Guide Pillar 85% — 31061 mm3 —
84 Guide Pillar 85% — 31061 mm3 —
85 Guide Pillar 85% — 31061 mm3 —
88 Unknown 20% — 905 mm3 —
60 Guide Pillar 70% — 25843 mm3 —
69 Guide Pillar 70% — 25843 mm3 —
63 Guide Pillar 70% — 25843 mm3 —
66 Guide Pillar 70% — 25843 mm3 —
119 Unknown 20% — 41525 mm3 —
90 Unknown 20% — 69960 mm3 —
93 Unknown 20% — 69960 mm3 —
91 Unknown 20% — 69960 mm3 —
92 Unknown 20% — 69960 mm3 —
94 Unknown 20% — 69960 mm3 —
95 Unknown 20% — 69960 mm3 —
56 Guide Pillar 85% — 17722 mm3 —
57 Guide Pillar 85% — 17722 mm3 —
58 Guide Pillar 85% — 17722 mm3 —
59 Guide Pillar 85% — 17722 mm3 —
102 Ejector Pin 65% — 17722 mm3 —
103 Ejector Pin 65% — 17722 mm3 —
123 Cooling Plug 60% — 555 mm3 —
122 Cooling Plug 60% — 555 mm3 —
125 Sprue Bushing 85% — 3421 mm3 —
142 Ejector Pin 80% — 3654 mm3 —
143 Ejector Pin 80% — 3654 mm3 —
7 Ejector Pin 80% — 3661 mm3 —
10 Ejector Pin 80% — 3661 mm3 —
5 Ejector Pin 80% — 3661 mm3 —
6 Ejector Pin 80% — 3661 mm3 —
8 Ejector Pin 80% — 3661 mm3 —
9 Ejector Pin 80% — 3661 mm3 —
11 Ejector Pin 80% — 3661 mm3 —
12 Ejector Pin 80% — 3661 mm3 —
13 Ejector Pin 80% — 3661 mm3 —
14 Ejector Pin 80% — 3661 mm3 —
15 Ejector Pin 80% — 3661 mm3 —
145 Ejector Pin 80% — 871 mm3 —
140 Ejector Pin 80% — 871 mm3 —
141 Ejector Pin 80% — 871 mm3 —
144 Ejector Pin 80% — 871 mm3 —
148 Ejector Pin 80% — 1552 mm3 —
149 Ejector Pin 80% — 1552 mm3 —
151 Ejector Pin 80% — 1552 mm3 —
150 Ejector Pin 80% — 1552 mm3 —
137 Guide Pillar 85% — 9723 mm3 —
138 Guide Pillar 85% — 9723 mm3 —
136 Guide Pillar 85% — 9723 mm3 —
139 Guide Pillar 85% — 9723 mm3 —
116 Slider 60% — 20801 mm3 —
115 Guide Pillar 70% — 268146 mm3 —
70 Support Pillar 70% — 15459 mm3 —
64 Support Pillar 70% — 15459 mm3 —
67 Support Pillar 70% — 15459 mm3 —
61 Support Pillar 70% — 19435 mm3 —
3 Unknown 30% — 2055 mm3 —
152 Unknown 30% — 2055 mm3 —
146 Unknown 30% — 382 mm3 —
135 Unknown 30% — 382 mm3 —
1 Support Pillar 70% — 11999 mm3 —
2 Support Pillar 70% — 11999 mm3 —
43 Support Pillar 70% — 22741 mm3 —
147 Support Pillar 70% — 22757 mm3 —
128 Cooling Plug 60% — 979 mm3 —
133 Cooling Plug 60% — 979 mm3 —
127 Cooling Plug 60% — 979 mm3 —
130 Cooling Plug 60% — 979 mm3 —
132 Cooling Plug 60% — 979 mm3 —
134 Cooling Plug 60% — 979 mm3 —
129 Cooling Plug 60% — 979 mm3 —
131 Cooling Plug 60% — 979 mm3 —
71 Guide Pillar 70% — 60022 mm3 —
65 Guide Pillar 70% — 60022 mm3 —
68 Guide Pillar 70% — 60022 mm3 —
62 Guide Pillar 70% — 56827 mm3 —
20 Cooling Plug 60% — 979 mm3 —
22 Cooling Plug 60% — 979 mm3 —
28 Unknown 20% — 595 mm3 —
31 Unknown 20% — 595 mm3 —
16 Cooling Plug 60% — 979 mm3 —
19 Cooling Plug 60% — 979 mm3 —
21 Cooling Plug 60% — 979 mm3 —
23 Cooling Plug 60% — 979 mm3 —
17 Cooling Plug 60% — 979 mm3 —
18 Cooling Plug 60% — 979 mm3 —
24 Unknown 20% — 595 mm3 —
25 Unknown 20% — 595 mm3 —
26 Unknown 20% — 595 mm3 —
27 Unknown 20% — 595 mm3 —
29 Unknown 20% — 595 mm3 —
30 Unknown 20% — 595 mm3 —
114 Support Pillar 70% — 32939 mm3 —
72 Support Pillar 70% — 6977 mm3 —
73 Support Pillar 70% — 6977 mm3 —
74 Support Pillar 70% — 6977 mm3 —
75 Support Pillar 70% — 6977 mm3 —
100 Support Pillar 70% — 6977 mm3 —
101 Support Pillar 70% — 6977 mm3 —
117 Unknown 30% — 9239 mm3 —
126 Cooling Plug 60% — 151 mm3 —
37 Unknown 20% — 589 mm3 —
38 Unknown 20% — 589 mm3 —
39 Unknown 20% — 589 mm3 —
40 Unknown 20% — 589 mm3 —
44 Cooling Plug 60% — 1031 mm3 —
45 Cooling Plug 60% — 1031 mm3 —
46 Cooling Plug 60% — 1031 mm3 —
47 Cooling Plug 60% — 1031 mm3 —
Wyekstrahowane reguły (4)
CAVITY_COUNT 85%

Warunek: mold_type=two_plate_with_slides, frame=196x496

Akcja: cavity_count=4

Sprawdzona forma: 4 gniazd w ramie 196x496mm

GUIDE_SYSTEM 80%

Warunek: frame_size>=196mm

Akcja: guide_pillars=21, d=25mm

Sprawdzona forma: 21x Z10 d=25mm

EJECTION 75%

Warunek: mold_type=two_plate_with_slides, cavities=4

Akcja: ejector_count=23, diameters=[6.0/8.0/12.0/18.0]mm

Sprawdzona forma: 23 wypychaczy (pins)

SLIDES 80%

Warunek: mold_type=two_plate_with_slides

Akcja: slide_count=1, angle_pins=0

Sprawdzona forma z 1 suwakami

Dane konstruktora Zapisane
Konstrukcja formy
Materiał i produkcja
Rama (normalien)
Chłodzenie i wypychanie
Suwaki / mechanizmy boczne
Cechy specjalne
Realne godziny wykonania Opcjonalnie — pomóż uczynić przyszłe wyceny dokładniejszymi

Po zbudowaniu tej formy wpisz tu realne godziny każdej operacji + koszt + lead time. System użyje delty vs. oszacowanie do kalibracji formuł godzinowych dla podobnych form.

Łączny czas + koszty
Per operacja (h)

Wpisz tylko te które znasz. Łączny czas wyliczy się automatycznie z sumy operacji jeśli nie poda się go w polu wyżej.

Ładowanie porównania...

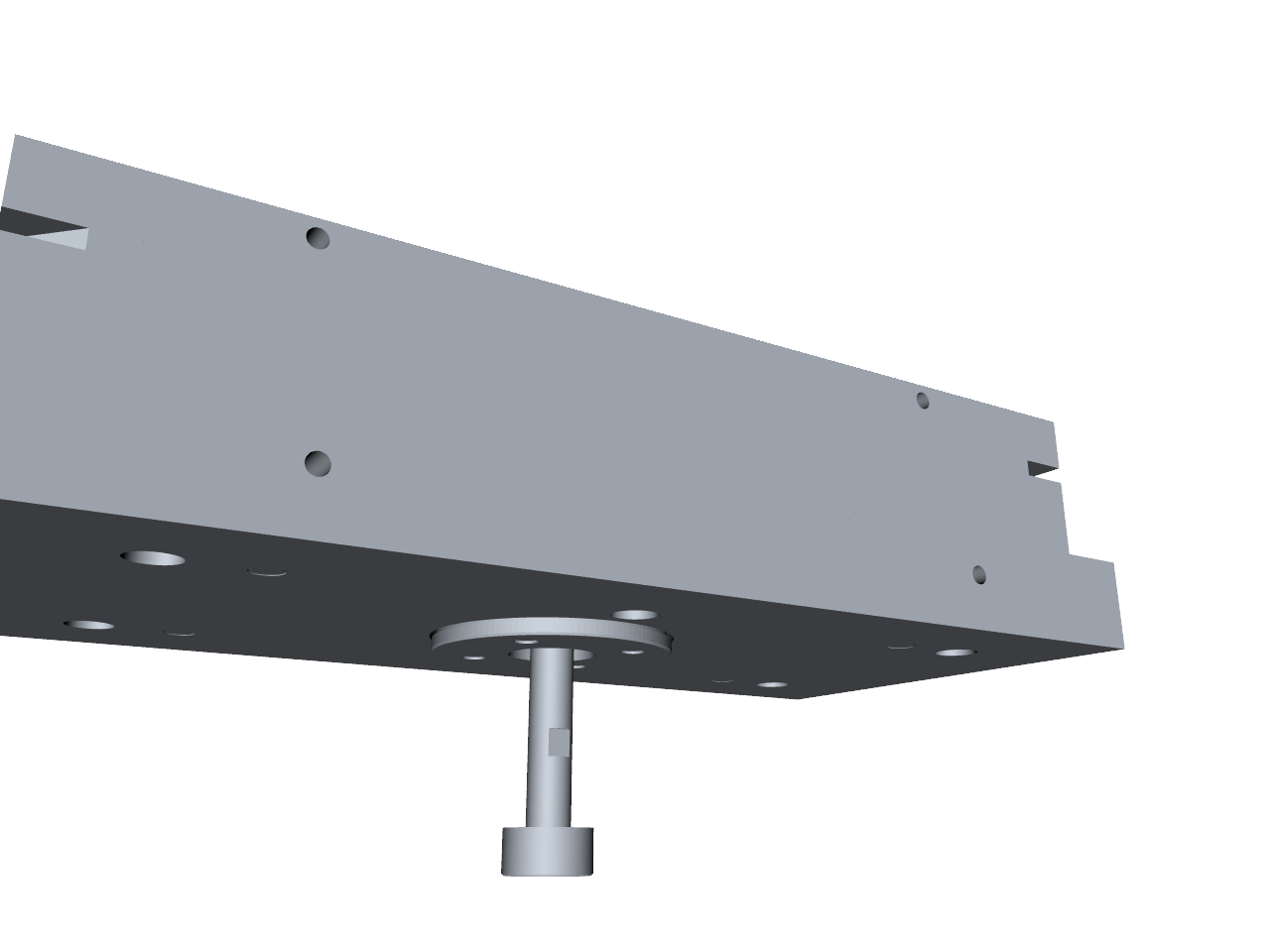

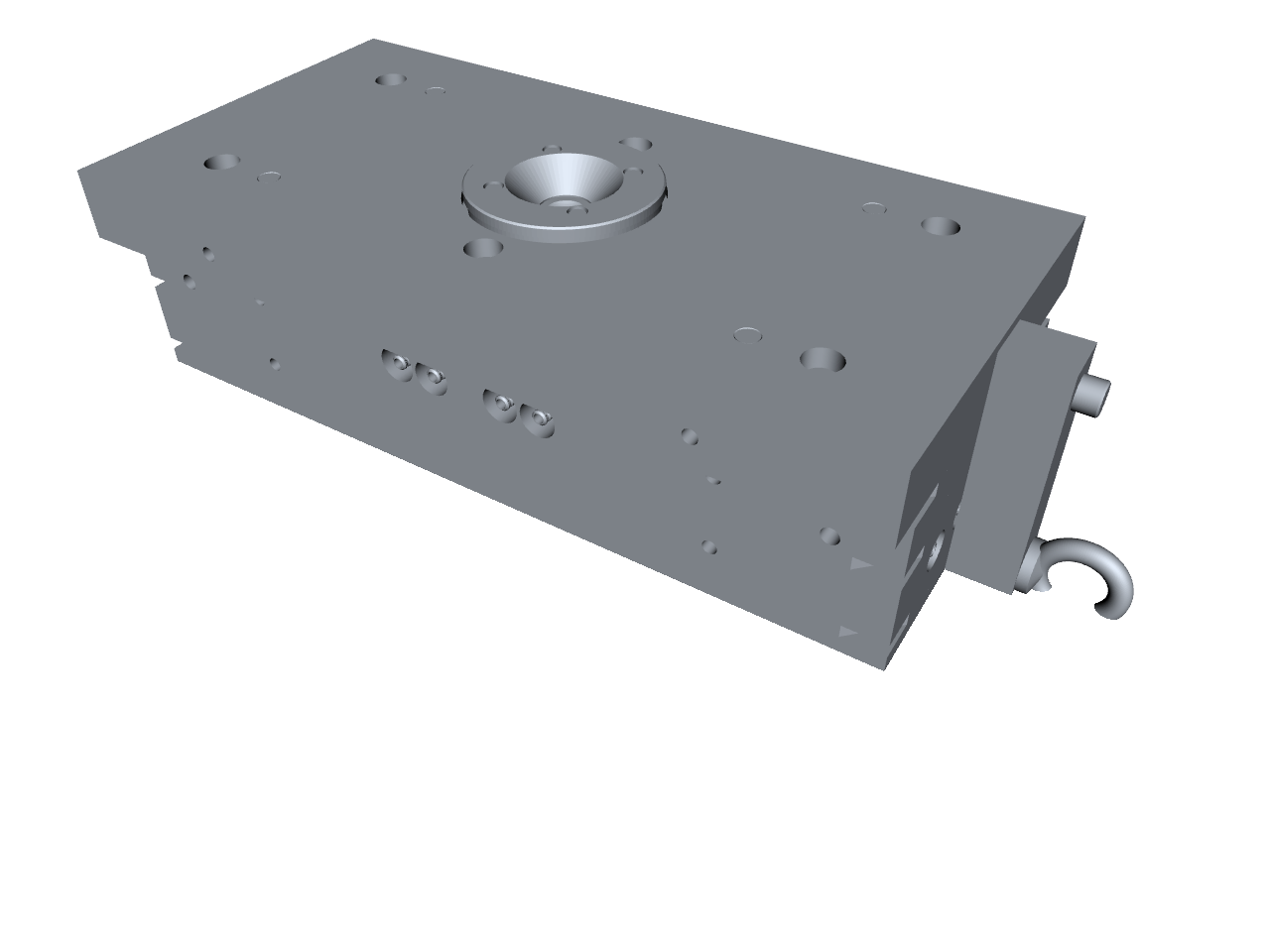

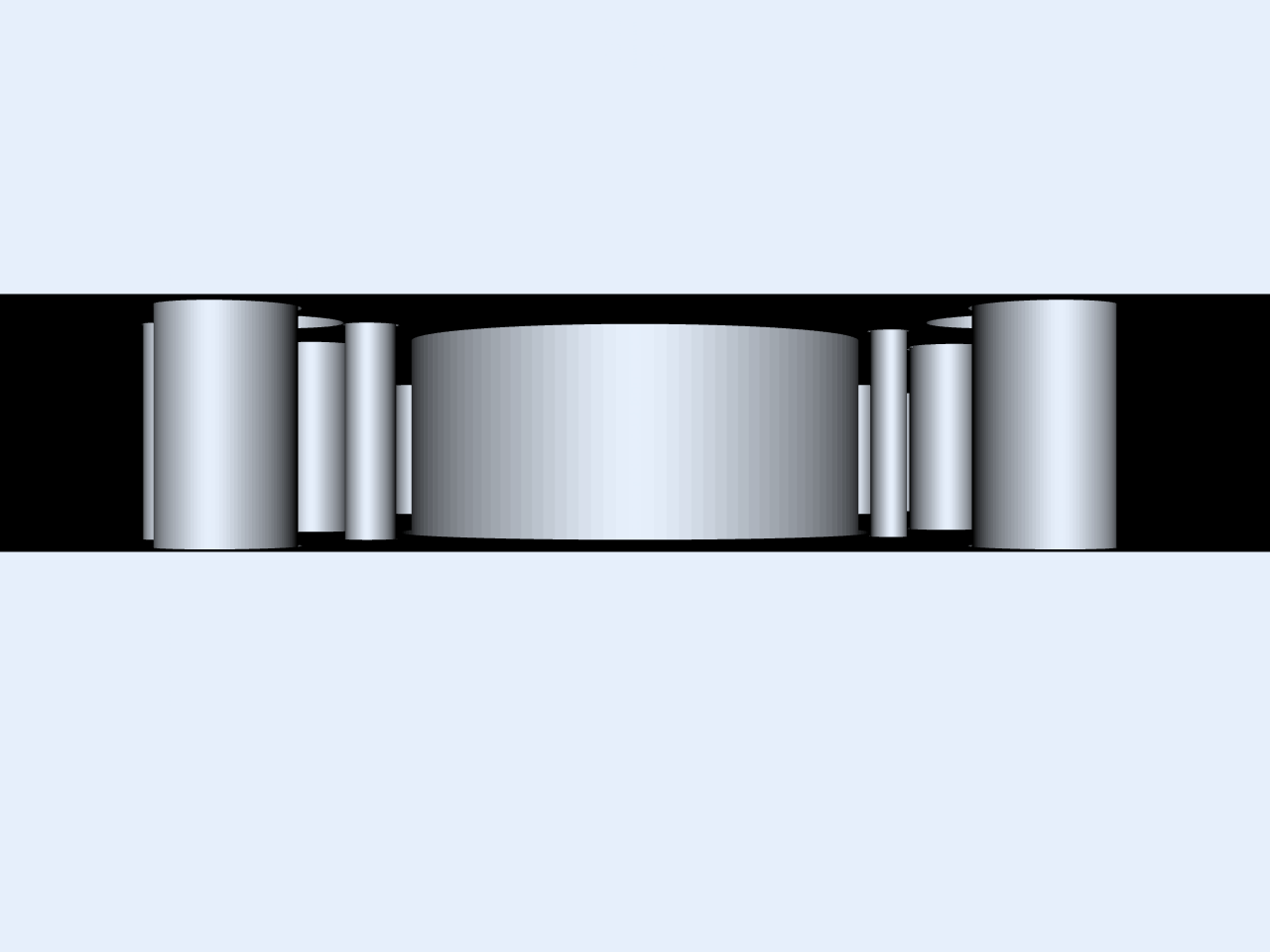

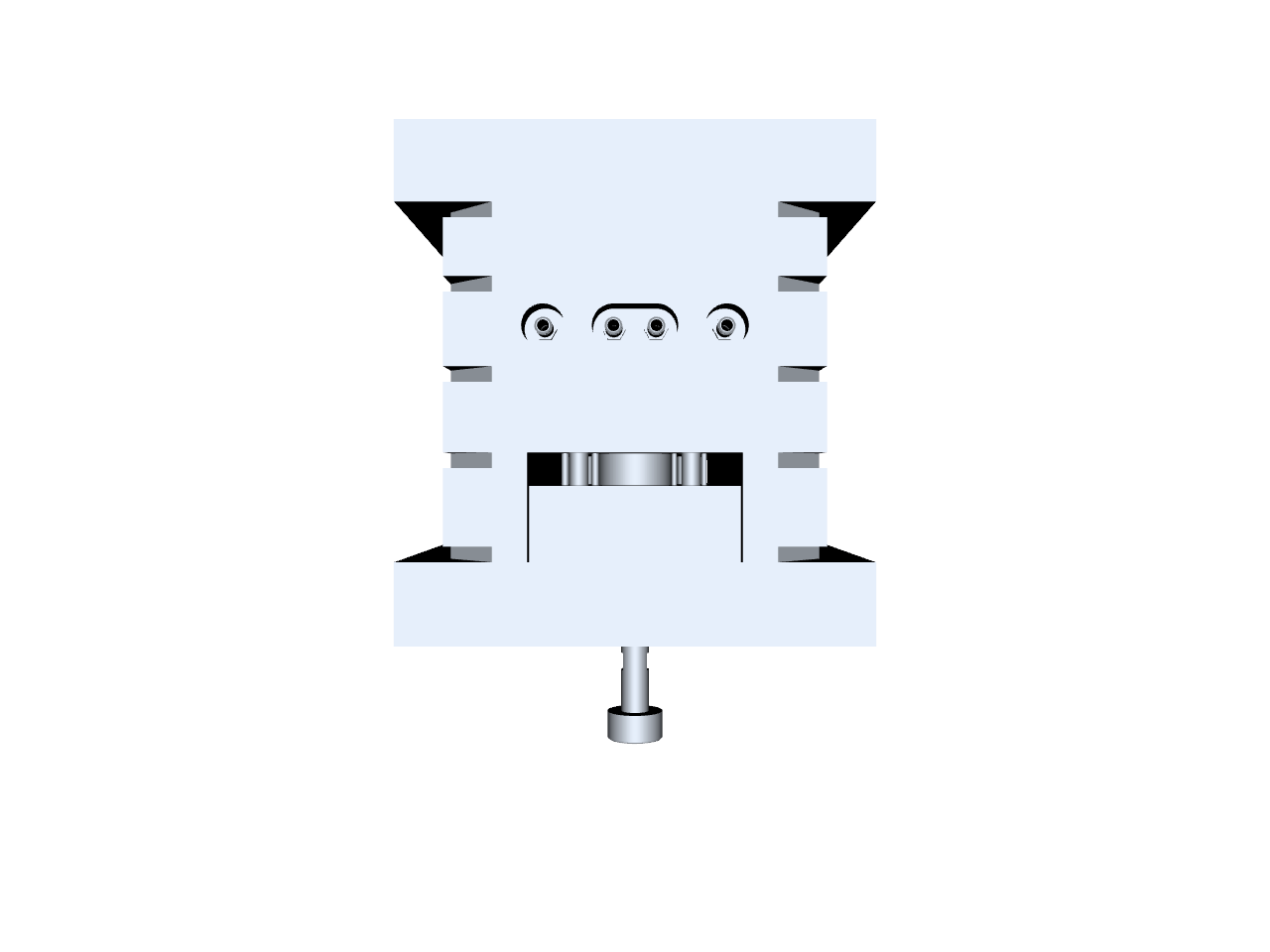

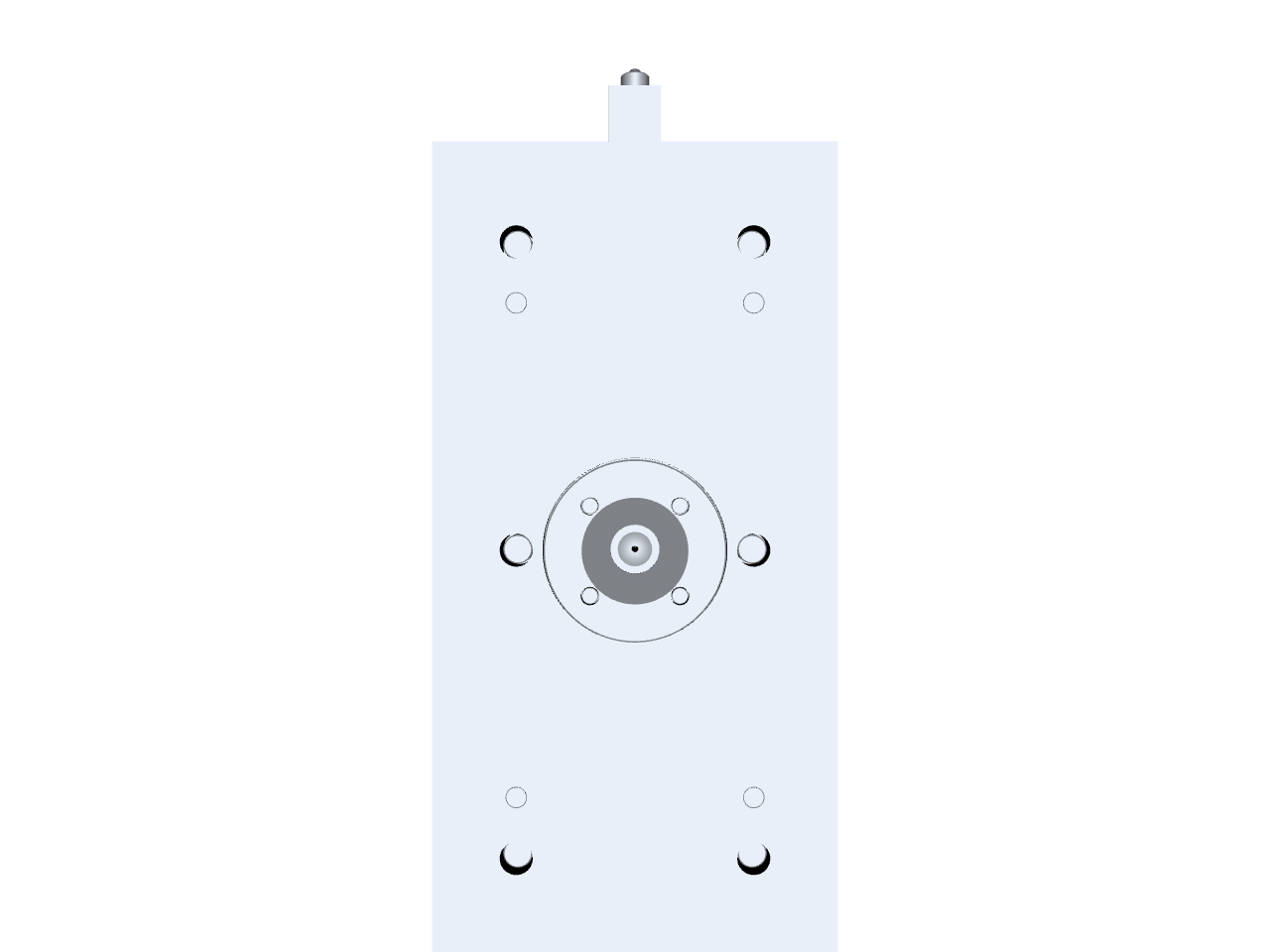

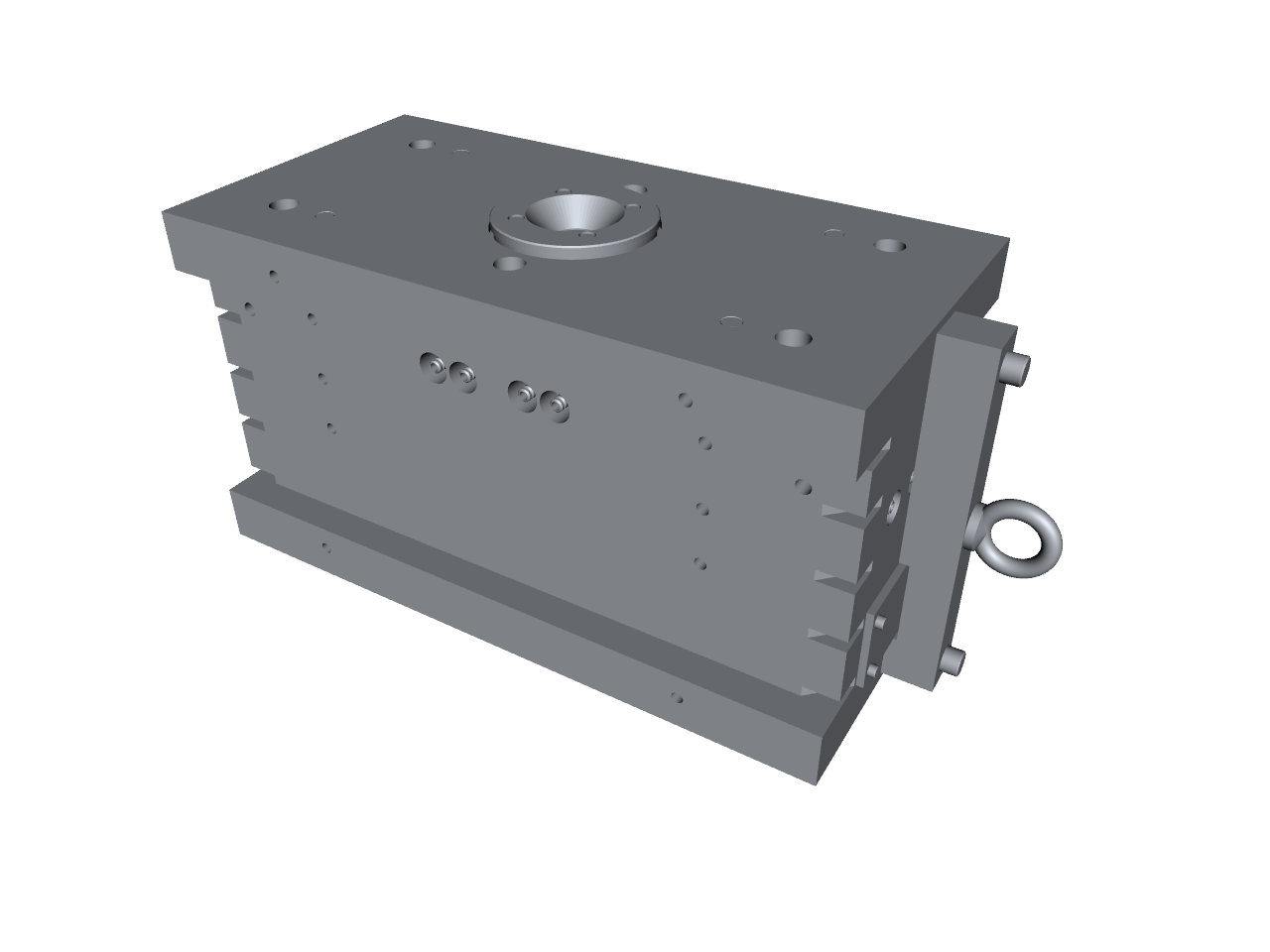

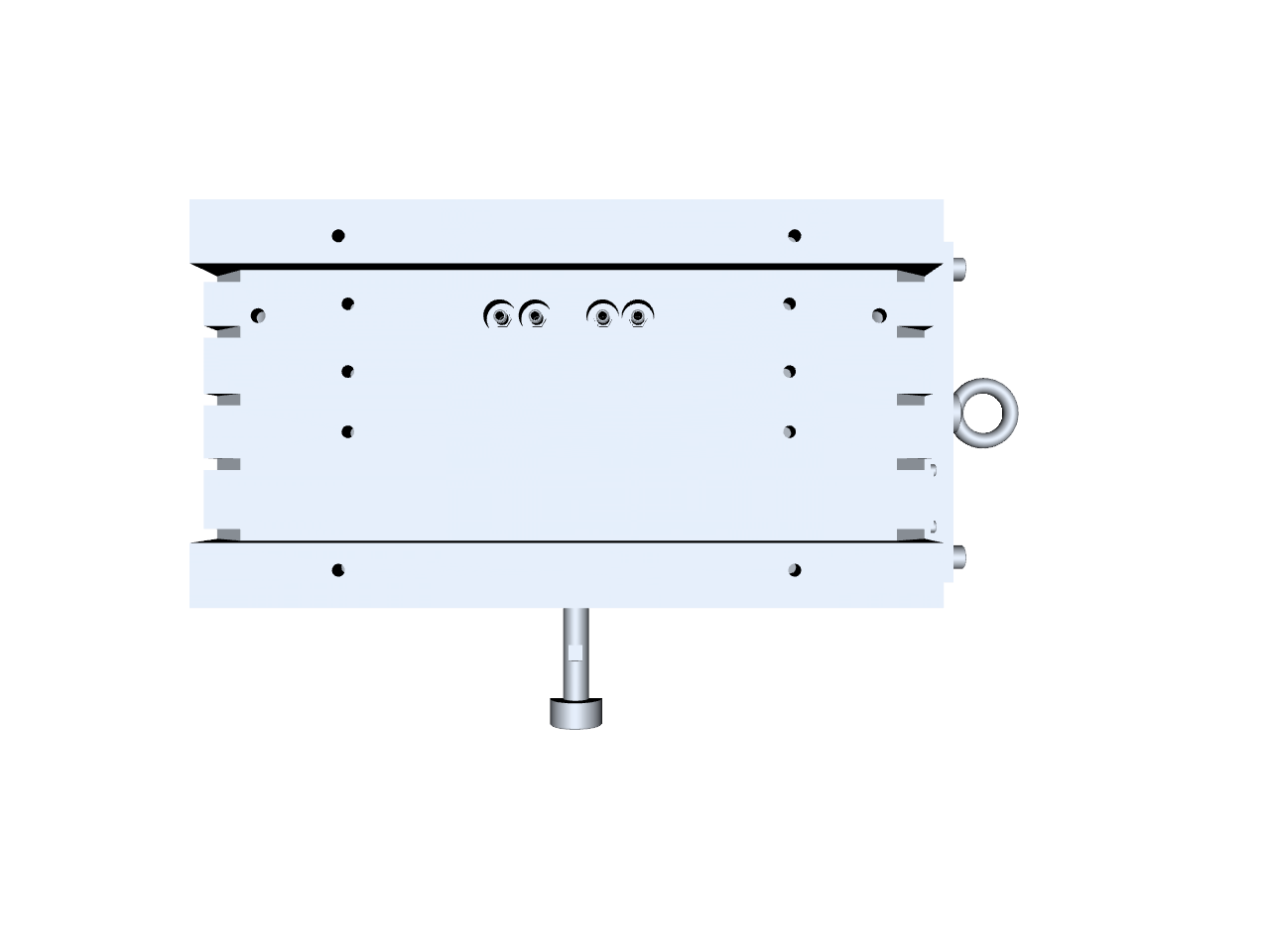

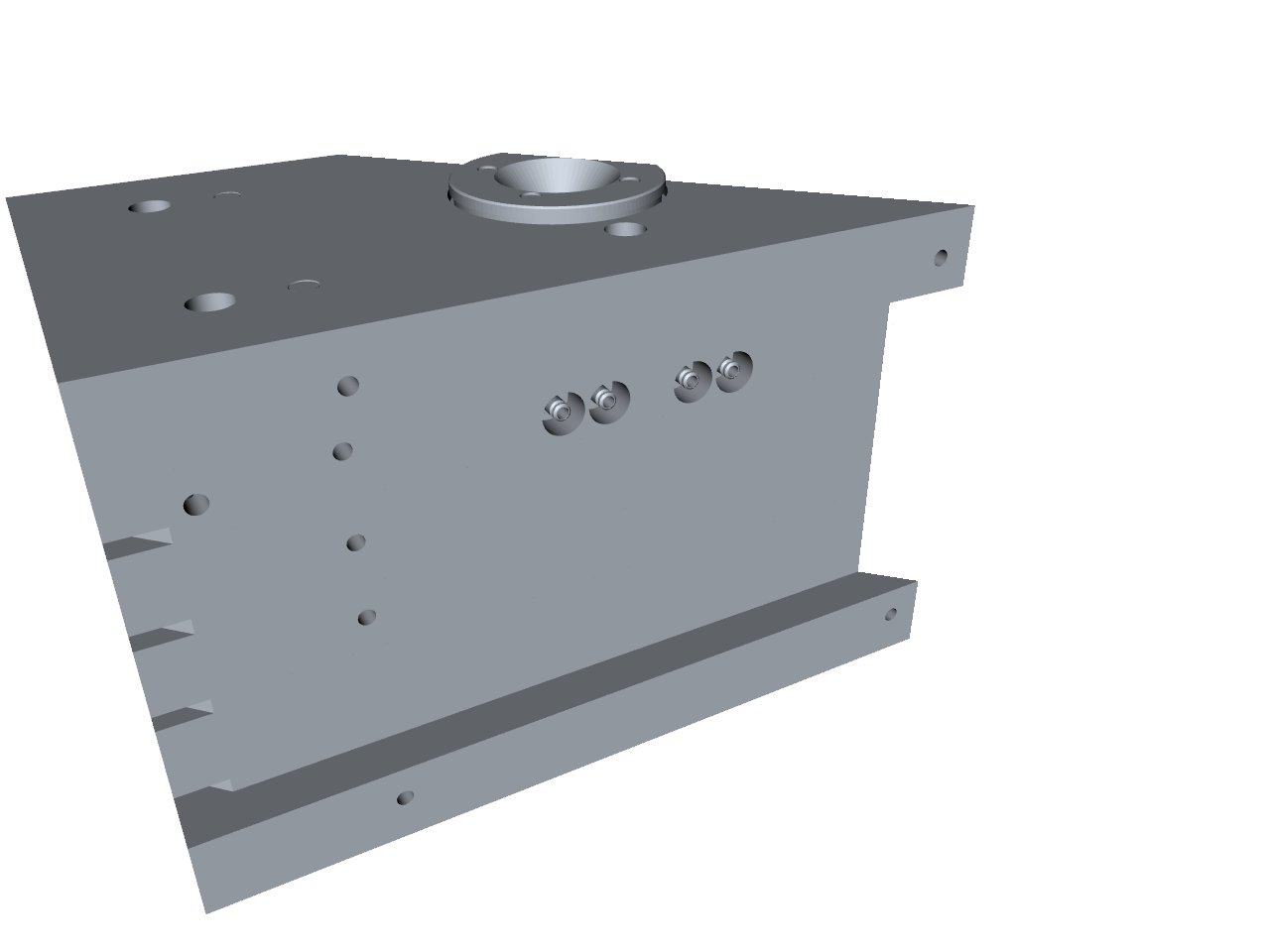

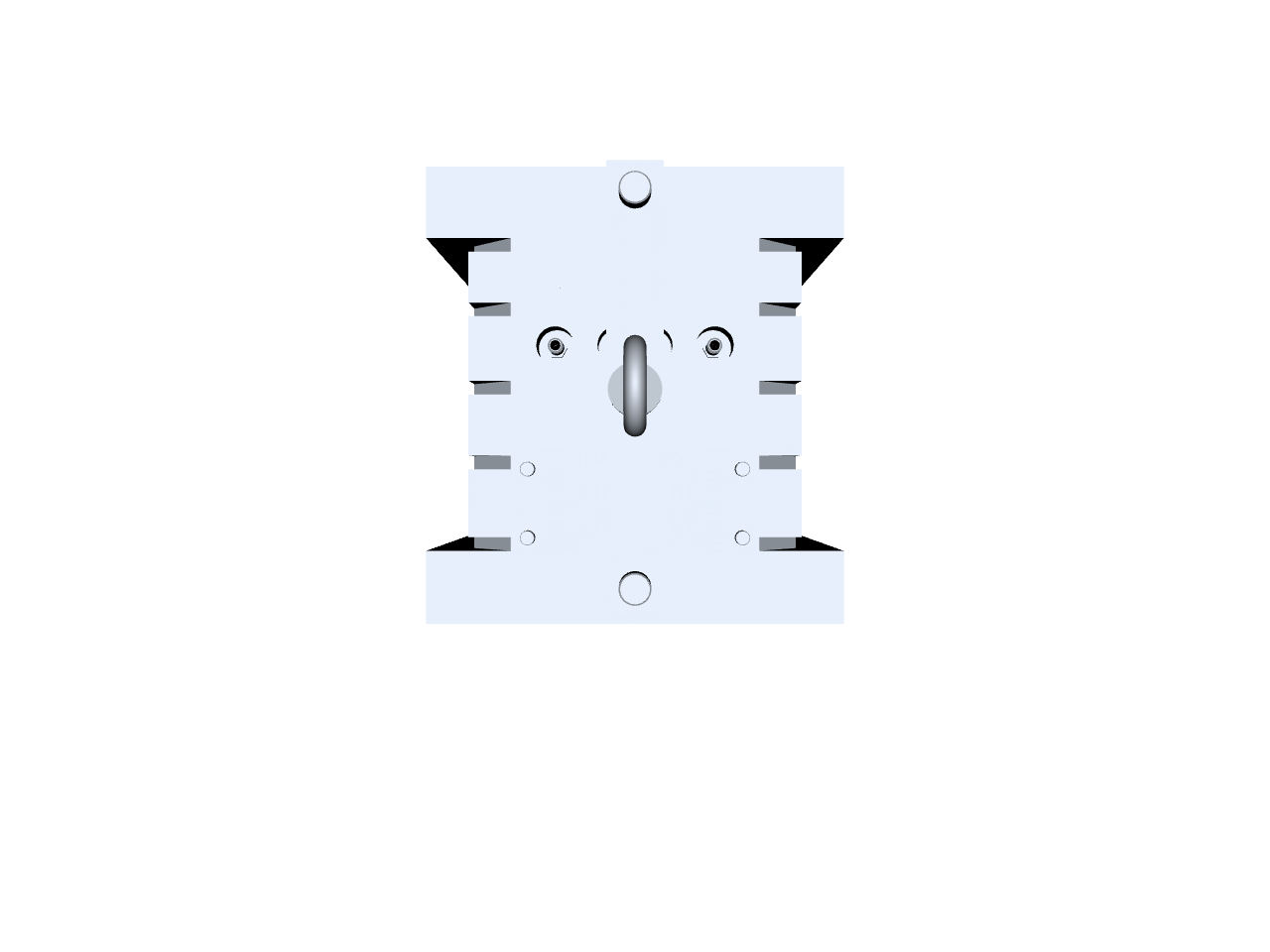

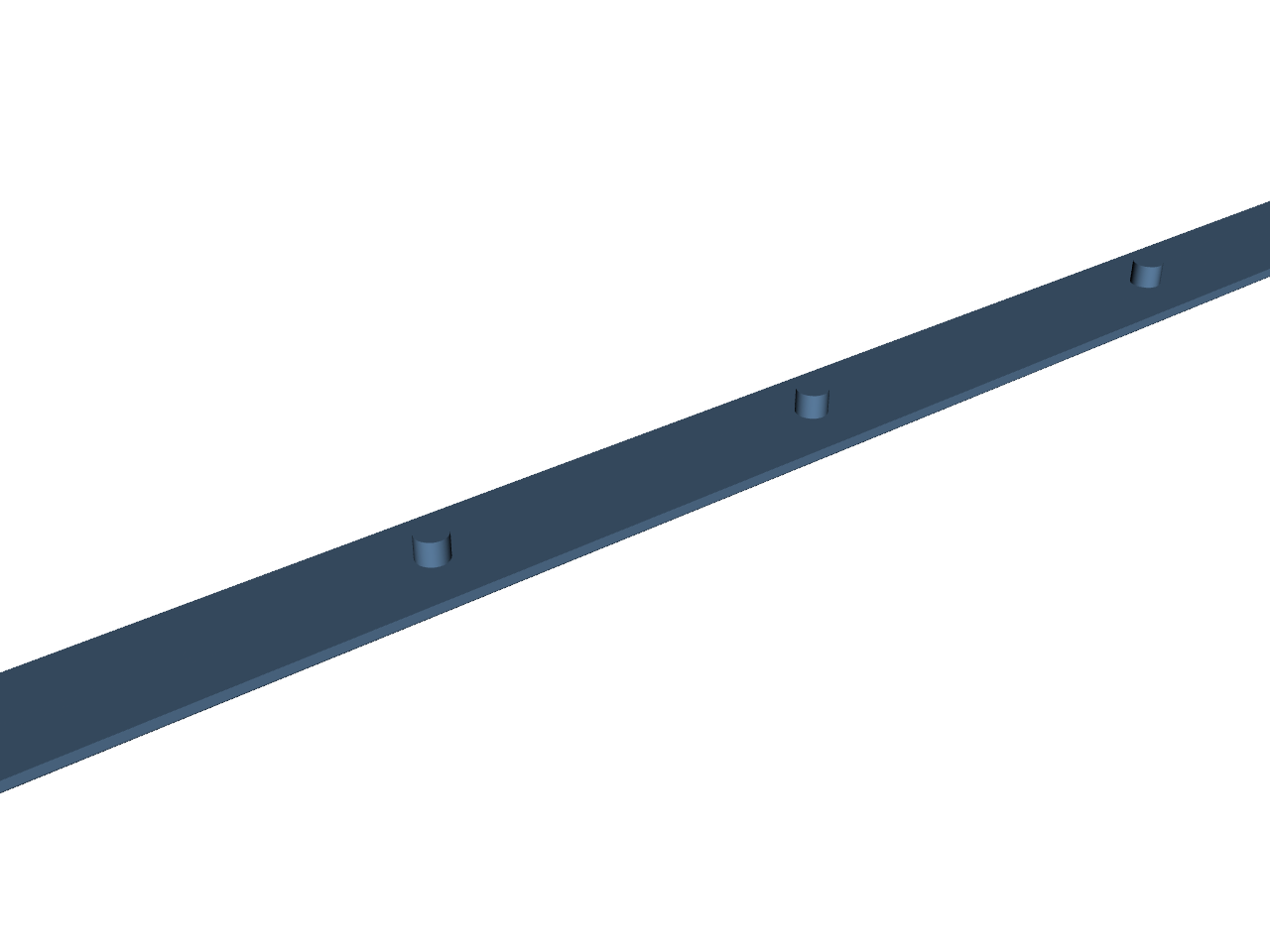

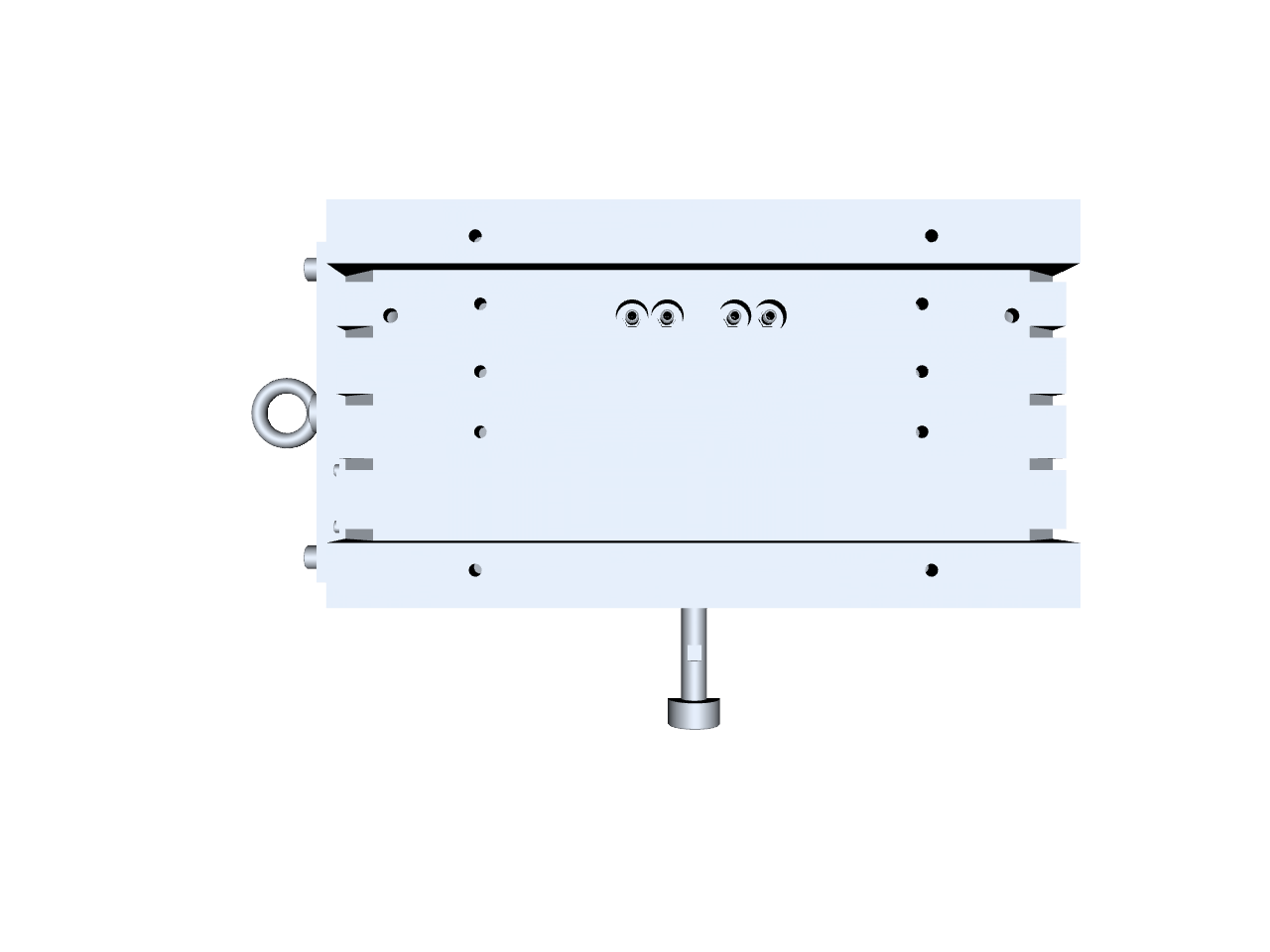

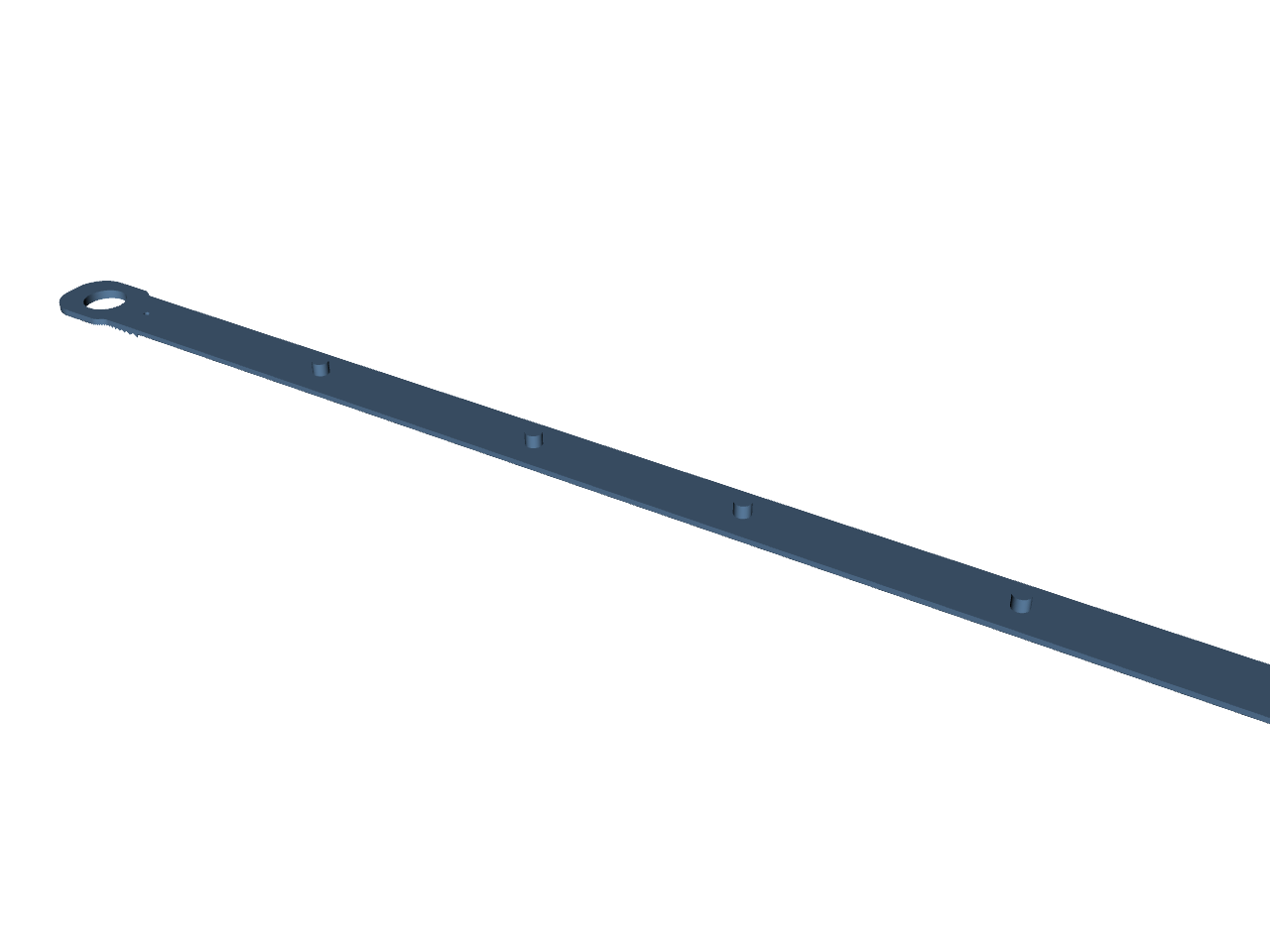

Charakterystyka geometrii detalu Produkcyjny detal — opis cech, nie ocena
Materiał

ABS

Jednorodność ścianki

0.0%

Czas chłodzenia

8.5s

Grubość ścianki
Min

2.0 mm

Max

2.0 mm

Średnia

2.0 mm

CV

100.0%

Odkształcenie
Skurcz

Czas analizy: 580 ms

Korelacja DFM ↔ Decyzje 7/7 potwierdzone
undercuts — rozbieżność Potwierdzone
Geometria detalu:

0 stref podcięć w detalu

Konstruktor wybrał:

1 suwaków zastosowanych

Uzasadnienie: Podcięcie zatrzaskowe na bocznej ściance.
cooling — rozbieżność Potwierdzone
Geometria detalu:

Ścianki 2.0–2.0 mm, CV=100%

Konstruktor wybrał:

Chłodzenie: konwencjonalne

Uzasadnienie: PP 2mm, konwencjonalne OK.
gate Potwierdzone
Geometria detalu:

Brak danych o lokalizacjach bramki

Konstruktor wybrał:

Bramka: krawędziowa

Uzasadnienie: Edge gate standard PP.
feed_system — zgodne Potwierdzone
Geometria detalu:

Wolumen roczny: 200,000

Konstruktor wybrał:

System zasilania: zimnokanałowy

Uzasadnienie: Cold runner, payback >48mo.
frame Potwierdzone
Geometria detalu:

Gniazda: 4, layout: 2x2

Konstruktor wybrał:

Rama: Hasco K2526/246x586 (246x586mm)

Uzasadnienie: Hasco K2526 na 2x2 paski.
steel Potwierdzone
Geometria detalu:

Materiał detalu: PP

Konstruktor wybrał:

Stal: 1.2738

Uzasadnienie: 1.2738 P20 na PP.
cooling_diameter Potwierdzone
Geometria detalu:

Ścianka max 2.0 mm

Konstruktor wybrał:

Kanał chłodzenia: 10.0 mm

Uzasadnienie: Kanal 10mm optymalny.
Analiza zaformowania Dlaczego taka konstrukcja formy?
Kierunek otwarcia

+Z (score 0%)

Podcięcia

5 (-Z)

Skok otwarcia

113.0 mm

slider
Geometria detalu:

5 stref podcięć w kierunkach -Z

Decyzja konstruktora:

1 suwaków (+X)

Podcięcia w detalu blokują wyjęcie w kierunku +Z. Każda strefa podcięcia wymaga suwaka który cofa się przed otwarciem formy.

mold_type
Geometria detalu:

Geometria detalu z 5 podcięciami

Decyzja konstruktora:

Typ formy: two_plate_with_slides

Podcięcia boczne wymagają suwaków, ale reszta geometrii jest prosta — 2-płytowa z mechanizmami bocznymi wystarczy.

ejection
Geometria detalu:

Materiał PP, geometria detalu

Decyzja konstruktora:

Wypychanie: pins (23 szt)

23 wypychaczy rozmieszczonych równomiernie zapewnia stabilne wypychanie bez odkształceń.

cooling
Geometria detalu:

Grubość ścianki i geometria detalu

Decyzja konstruktora:

Chłodzenie: conventional (10.0mm)

Proste kanały wiercone — wystarczające dla równomiernej grubości ścianki i prostej geometrii. Kanał 10.0mm dobrany do grubości ścianki detalu.

Sekwencja otwarcia:
Faza 1

initial_opening

core_plate 15.0mm

Faza 2

slide_retraction

slider_1 12.0mm, angle_pin_1 35.1mm

Faza 3

full_opening_ejection

core_plate 65.0mm, ejector_pins 30.0mm

Dlaczego ten typ formy:

Podcięcia boczne wymagają suwaków, ale reszta geometrii jest prosta — 2-płytowa z mechanizmami bocznymi wystarczy.

Karta wiedzy 7/7 korelacji potwierdzonych
Materiał

PP

Ścianka

2.0–2.0 mm

Podcięcia

0

Gniazda

4

Rama

246x586 (Hasco)

Chłodzenie

8.5s

Wolumen

200,000/rok

Decyzje konstruktora:
  • Typ formy: two_plate_with_slides
  • Bramka: edge
  • Zasilanie: cold_runner
  • Chłodzenie: conventional (kanał 10.0mm)
  • Wypychanie: pins (23 szt)
  • Suwaki: 1 (+X/12.0mm)
  • Layout: 2x2
  • Stal: 1.2738
  • Wykończenie: SPI_C1
  • Rama: Hasco K2526/246x586
Lekcje (W4):
  • Zastosowano bramkę krawędziowa. Forma: 1888 Paski szyby (Edge gate standard PP.)
  • Przy wolumenie 200,000 szt/rok zastosowano zimnokanałowy. Forma: 1888 Paski szyby (Cold runner, payback >48mo.)
  • Dla 4 gniazd zastosowano ramę Hasco K2526/246x586 (246x586mm). Forma: 1888 Paski szyby (Hasco K2526 na 2x2 paski.)
  • Dla materiału PP zastosowano stal 1.2738. Forma: 1888 Paski szyby (1.2738 P20 na PP.)
  • Przy ściance 2.0 mm zastosowano kanał 10.0 mm. Forma: 1888 Paski szyby (Kanal 10mm optymalny.)
  • Uwagi: Paski szyby samochodowej. 4 gniazda 2x2. Suwak +X na zatrzask.
Tekst podsumowania (do skopiowania)
FORMA: 1888 Paski szyby
DETAL: PP, ścianka 2.0–2.0 mm, 0 podcięć
DECYZJE:
  - Typ formy: two_plate_with_slides
  - Bramka: edge
  - Zasilanie: cold_runner
  - Chłodzenie: conventional (kanał 10.0mm)
  - Wypychanie: pins (23 szt)
  - Suwaki: 1 (+X/12.0mm)
  - Layout: 2x2
  - Stal: 1.2738
  - Wykończenie: SPI_C1
  - Rama: Hasco K2526/246x586
LEKCJE:
  - Zastosowano bramkę krawędziowa. Forma: 1888 Paski szyby (Edge gate standard PP.)
  - Przy wolumenie 200,000 szt/rok zastosowano zimnokanałowy. Forma: 1888 Paski szyby (Cold runner, payback >48mo.)
  - Dla 4 gniazd zastosowano ramę Hasco K2526/246x586 (246x586mm). Forma: 1888 Paski szyby (Hasco K2526 na 2x2 paski.)
  - Dla materiału PP zastosowano stal 1.2738. Forma: 1888 Paski szyby (1.2738 P20 na PP.)
  - Przy ściance 2.0 mm zastosowano kanał 10.0 mm. Forma: 1888 Paski szyby (Kanal 10mm optymalny.)
  - Uwagi: Paski szyby samochodowej. 4 gniazda 2x2. Suwak +X na zatrzask.
Dane geometryczne (automatyczne) Linia podziału, stos płyt — kliknij aby rozwinąć
Konstruktor

Imię będzie dołączone do komentarzy i lekcji.

Uwagi konstruktora
