1895 Daszek

Utworzono: 2026-04-12 20:03 · Zaktualizowano: 2026-04-12 20:14

GOTOWE A+B DETAL 3D
Komponenty

189

Typoszereg

—

Wyekstrahowane reguły

4

Zrzuty ekranu z CAD (16)

Przeciągnij zrzut ekranu lub kliknij aby wybrać plik

PNG, JPG — przekroje, BOM, wymiary z CAD

Rozmowa z AI o formie Wklej screenshot (Ctrl+V) lub przeciągnij
Zapytaj AI o konstrukcję tej formy. Wklej zrzut ekranu z CAD — agent go przeanalizuje i zada pytania uzupełniające.

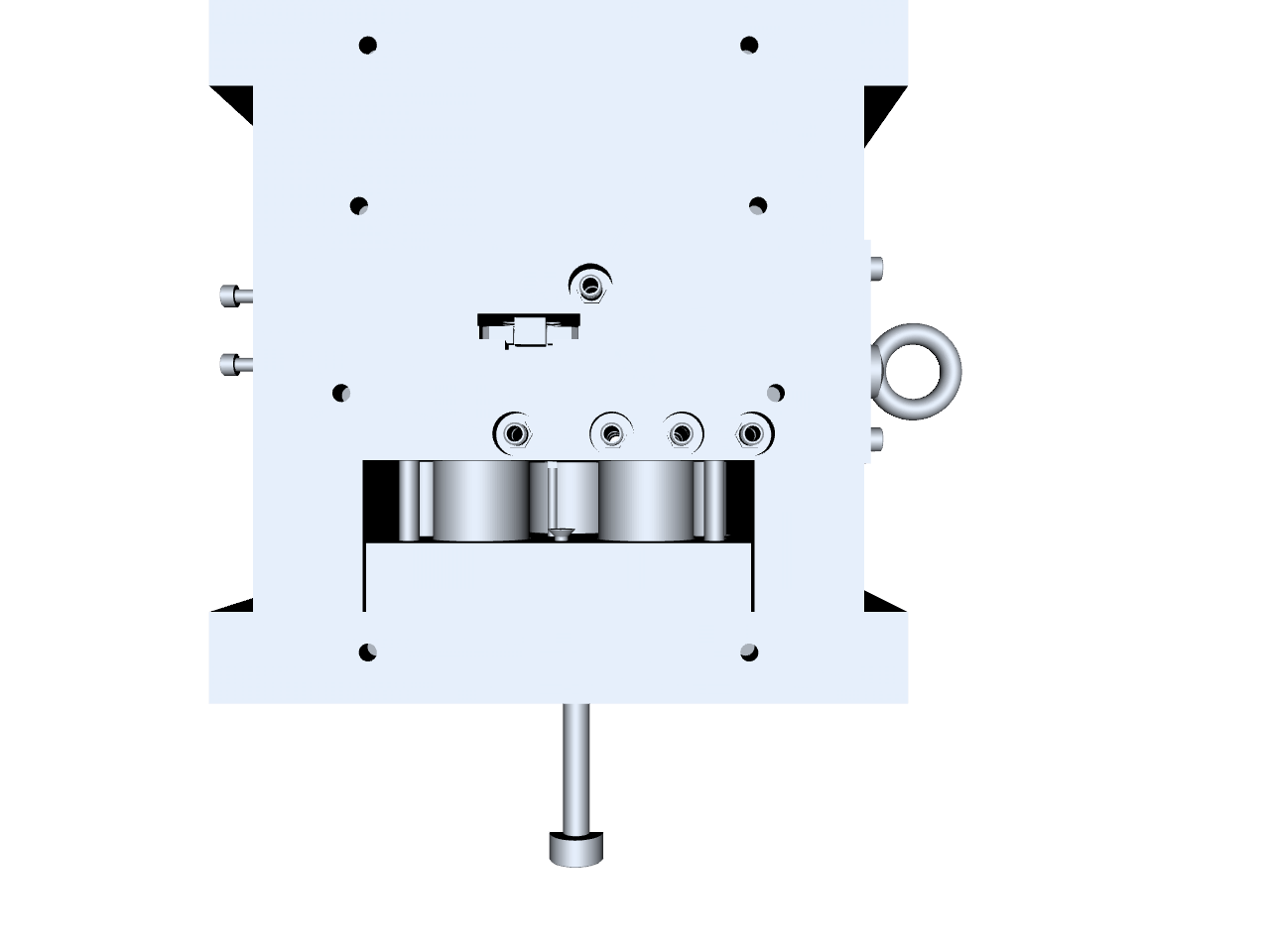

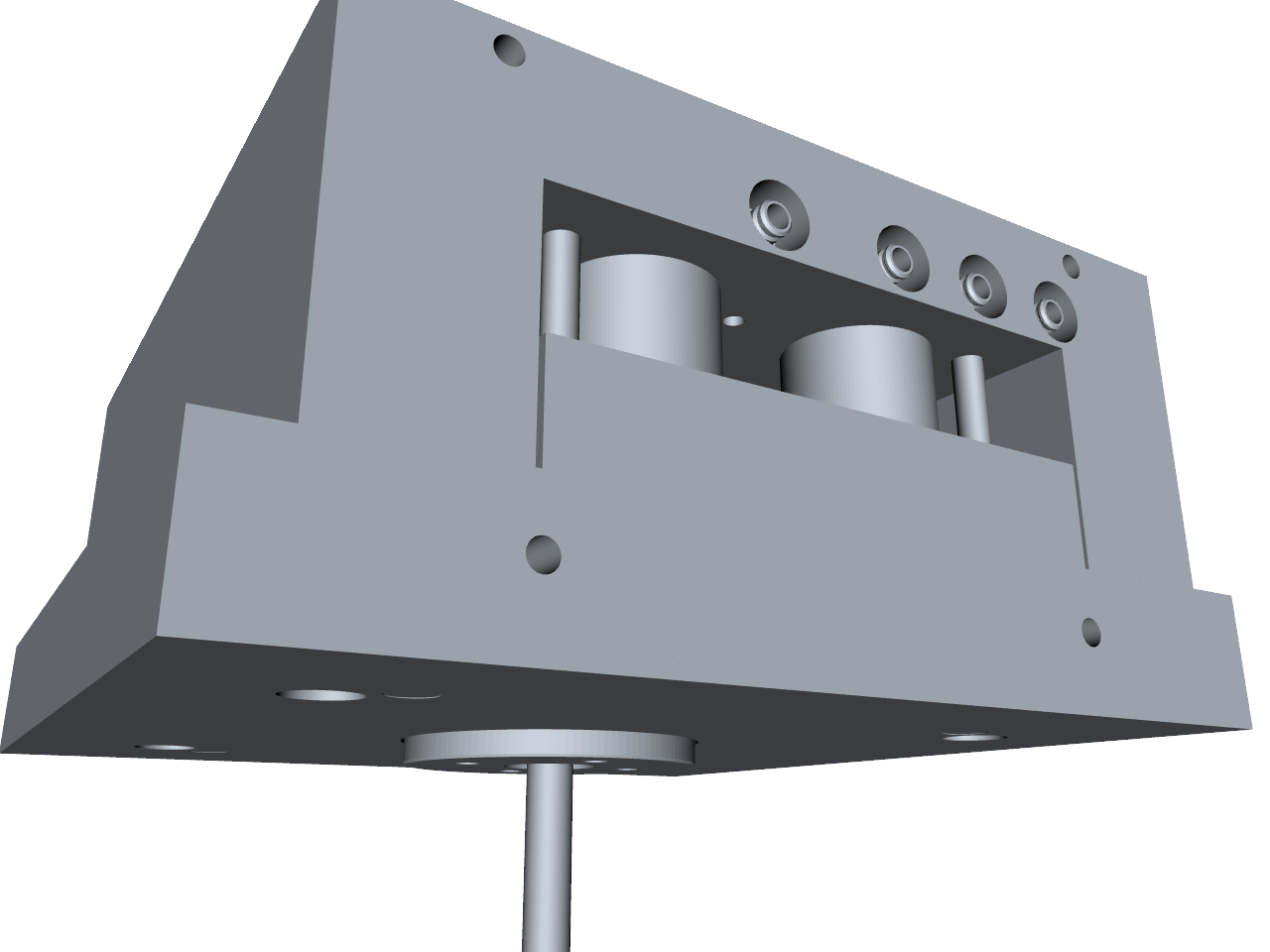

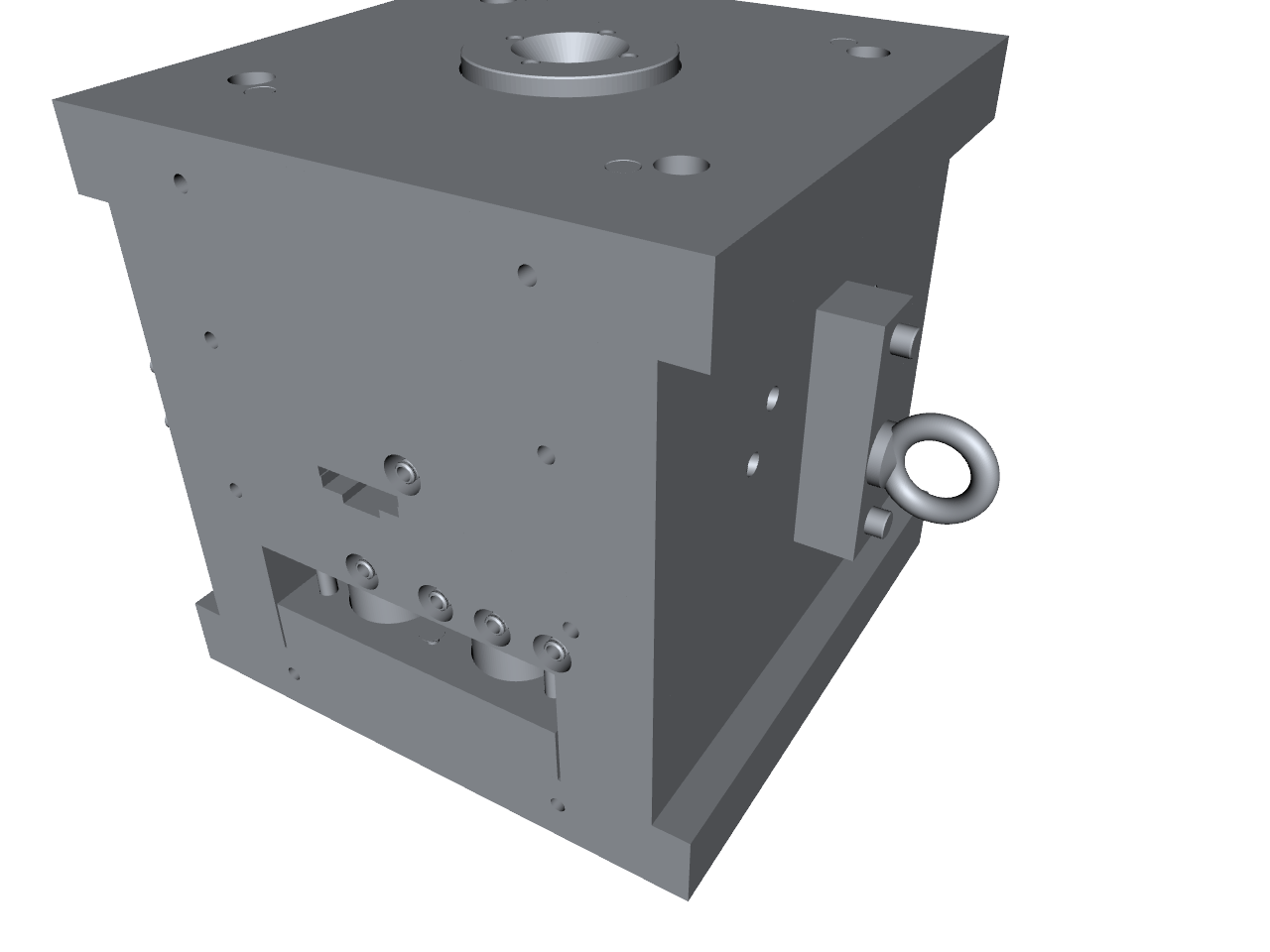

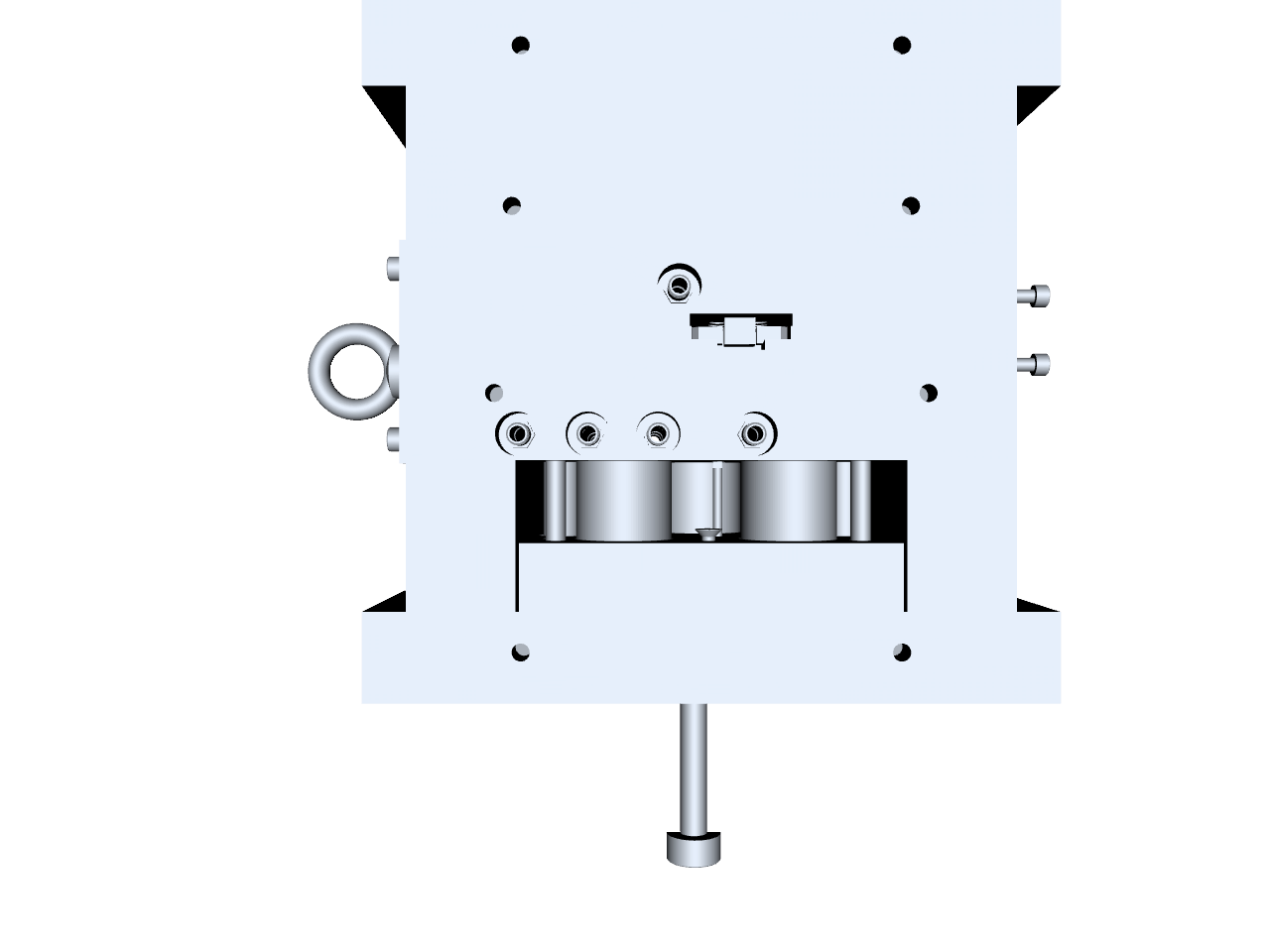

Zrekonstruowany koncept wstępne oszacowanie

Wartości odczytane automatycznie z geometrii (dokładność detekcji gniazd ≈71% na testowych zespołach). Traktuj jako punkt wyjścia — dane wpisane w formularzu konstruktora poniżej są nadrzędne.

Typ formy

two_plate_with_slides

Płyty

8

Gniazda

2

Typ zasilania

edge

Chłodzenie

conventional (0 kanalow)

Wypychanie

pins (14 szt)

Prowadzenie

21x d=32.1mm

Rama

396x396mm (hasco)

Suwaki

4

Słup podporowy

18

Komponenty (189)
# Typ Pewnosc Wymiary (WxDxH) Objętość Katalog
23 Clamping Plate Moving 70% — 1040257 mm3 —
100 Spacer Plate 70% — 6698557 mm3 —
98 Ejector Retainer 70% — 1285085 mm3 —
97 Ejector Plate 70% — 994075 mm3 —
101 Support Plate 70% — 3663610 mm3 —
118 Core Plate 70% — 6820595 mm3 —
104 Cavity Plate 70% — 6824216 mm3 —
103 Clamping Plate Fixed 70% — 1026791 mm3 —
166 Unknown 20% — 19985 mm3 —
167 Support Pillar 70% — 5960 mm3 —
22 Ejector Pin 65% — 60465 mm3 —
18 Cooling Plug 60% — 1172 mm3 —
19 Cooling Plug 60% — 1172 mm3 —
20 Cooling Plug 60% — 1172 mm3 —
21 Cooling Plug 60% — 1172 mm3 —
162 Unknown 20% — 1128 mm3 —
165 Unknown 20% — 1128 mm3 —
163 Unknown 20% — 1128 mm3 —
164 Unknown 20% — 1128 mm3 —
27 Ejector Pin 70% — 5916 mm3 —
26 Ejector Pin 70% — 5916 mm3 —
28 Ejector Pin 70% — 5916 mm3 —
29 Ejector Pin 70% — 5916 mm3 —
24 Ejector Pin 70% — 5916 mm3 —
25 Ejector Pin 70% — 5916 mm3 —
30 Ejector Pin 70% — 5916 mm3 —
31 Ejector Pin 70% — 5916 mm3 —
90 Guide Pillar 70% — 59921 mm3 —
115 Guide Pillar 70% — 59921 mm3 —
93 Guide Pillar 70% — 59921 mm3 —
116 Guide Pillar 70% — 59921 mm3 —
185 Cooling Plug 60% — 848 mm3 —
186 Cooling Plug 60% — 848 mm3 —
187 Cooling Plug 60% — 848 mm3 —
188 Cooling Plug 60% — 848 mm3 —
189 Cooling Plug 60% — 848 mm3 —
190 Cooling Plug 60% — 848 mm3 —
123 Cooling Plug 60% — 3952 mm3 —
124 Cooling Plug 60% — 3952 mm3 —
126 Cooling Plug 60% — 3952 mm3 —
129 Cooling Plug 60% — 3952 mm3 —
52 Cooling Plug 60% — 3952 mm3 —
125 Cooling Plug 60% — 3952 mm3 —
127 Cooling Plug 60% — 3952 mm3 —
128 Cooling Plug 60% — 3952 mm3 —
36 Unknown 20% — 9352 mm3 —
37 Unknown 20% — 9352 mm3 —
38 Unknown 20% — 9352 mm3 —
39 Unknown 20% — 9352 mm3 —
54 Unknown 20% — 905 mm3 —
111 Guide Pillar 85% — 33316 mm3 —
114 Guide Pillar 85% — 33316 mm3 —
112 Guide Pillar 85% — 33316 mm3 —
113 Guide Pillar 85% — 33316 mm3 —
34 Guide Pillar 85% — 72799 mm3 —
40 Guide Pillar 85% — 72799 mm3 —
35 Guide Pillar 85% — 72799 mm3 —
41 Guide Pillar 85% — 72799 mm3 —
1 Unknown 20% — 1128 mm3 —
2 Unknown 20% — 1128 mm3 —
44 Unknown 20% — 225839 mm3 —
45 Unknown 20% — 225839 mm3 —
46 Unknown 20% — 225839 mm3 —
48 Unknown 20% — 225839 mm3 —
49 Unknown 20% — 225839 mm3 —
50 Unknown 20% — 225839 mm3 —
51 Unknown 20% — 225839 mm3 —
47 Unknown 20% — 225839 mm3 —
33 Ejector Pin 80% — 2563 mm3 —
32 Ejector Pin 80% — 2563 mm3 —
3 Guide Pillar 85% — 16823 mm3 —
4 Guide Pillar 85% — 16823 mm3 —
5 Guide Pillar 85% — 16823 mm3 —
6 Guide Pillar 85% — 16823 mm3 —
82 Cooling Plug 60% — 1908 mm3 —
80 Cooling Plug 60% — 1908 mm3 —
83 Cooling Plug 60% — 1908 mm3 —
86 Cooling Plug 60% — 1908 mm3 —
87 Cooling Plug 60% — 1908 mm3 —
81 Cooling Plug 60% — 1908 mm3 —
84 Cooling Plug 60% — 1908 mm3 —
85 Cooling Plug 60% — 1908 mm3 —
184 Unknown 30% — 9805 mm3 —
77 Support Pillar 70% — 6977 mm3 —
78 Support Pillar 70% — 6977 mm3 —
42 Support Pillar 70% — 6977 mm3 —
43 Support Pillar 70% — 6977 mm3 —
75 Support Pillar 70% — 6977 mm3 —
57 Support Pillar 70% — 6977 mm3 —
58 Support Pillar 70% — 6977 mm3 —
76 Support Pillar 70% — 6977 mm3 —
120 Cavity Insert 60% — 14886 mm3 —
119 Cavity Insert 60% — 14887 mm3 —
121 Slider 60% — 14940 mm3 —
122 Slider 60% — 14941 mm3 —
60 Unknown 20% — 252 mm3 —
61 Unknown 20% — 252 mm3 —
62 Unknown 20% — 252 mm3 —
65 Unknown 20% — 252 mm3 —
66 Unknown 20% — 252 mm3 —
68 Unknown 20% — 252 mm3 —
70 Unknown 20% — 252 mm3 —
71 Unknown 20% — 252 mm3 —
59 Unknown 20% — 252 mm3 —
63 Unknown 20% — 252 mm3 —
64 Unknown 20% — 252 mm3 —
67 Unknown 20% — 252 mm3 —
69 Unknown 20% — 252 mm3 —
72 Unknown 20% — 252 mm3 —
73 Unknown 20% — 252 mm3 —
74 Unknown 20% — 252 mm3 —
91 Support Pillar 70% — 51404 mm3 —
94 Support Pillar 70% — 51404 mm3 —
95 Support Pillar 70% — 51404 mm3 —
88 Support Pillar 70% — 59684 mm3 —
56 Ejector Pin 80% — 6560 mm3 —
55 Ejector Pin 80% — 6560 mm3 —
53 Ejector Pin 80% — 6560 mm3 —
191 Slider 60% — 17825 mm3 —
192 Slider 60% — 17825 mm3 —
148 Cooling Plug 60% — 396 mm3 —
140 Cooling Plug 60% — 396 mm3 —
178 Cooling Plug 60% — 2558 mm3 —
180 Cooling Plug 60% — 2558 mm3 —
182 Unknown 20% — 52775 mm3 —
141 Cooling Plug 60% — 918 mm3 —
142 Cooling Plug 60% — 918 mm3 —
137 Cooling Plug 60% — 918 mm3 —
135 Cooling Plug 60% — 918 mm3 —
143 Cooling Plug 60% — 918 mm3 —
144 Cooling Plug 60% — 918 mm3 —
134 Cooling Plug 60% — 918 mm3 —
136 Cooling Plug 60% — 918 mm3 —
150 Angle Pin 40% — 3876 mm3 —
131 Angle Pin 40% — 3876 mm3 —
133 Unknown 20% — 14965 mm3 —
147 Unknown 20% — 14965 mm3 —
130 Unknown 20% — 5169 mm3 —
145 Unknown 20% — 5169 mm3 —
132 Unknown 20% — 5169 mm3 —
146 Unknown 20% — 5169 mm3 —
181 Guide Pillar 70% — 262288 mm3 —
79 Unknown 20% — 5004371 mm3 —
96 Unknown 20% — 20424 mm3 —
149 Unknown 20% — 20424 mm3 —
152 Cooling Plug 60% — 1031 mm3 —
139 Cooling Plug 60% — 1031 mm3 —
138 Cooling Plug 60% — 1031 mm3 —
151 Cooling Plug 60% — 1031 mm3 —
179 Cooling Plug 60% — 2558 mm3 —
177 Cooling Plug 60% — 2558 mm3 —
9 Unknown 20% — 707 mm3 —
15 Unknown 20% — 1360 mm3 —
13 Unknown 20% — 1360 mm3 —
14 Unknown 20% — 1360 mm3 —
16 Cooling Plug 60% — 1908 mm3 —
17 Cooling Plug 60% — 1908 mm3 —
92 Guide Pillar 70% — 278153 mm3 —
110 Guide Pillar 70% — 278153 mm3 —
109 Guide Pillar 70% — 278153 mm3 —
89 Guide Pillar 70% — 268973 mm3 —
11 Unknown 20% — 1360 mm3 —
12 Unknown 20% — 707 mm3 —
176 Unknown 20% — 1360 mm3 —
10 Unknown 20% — 1360 mm3 —
168 Cooling Plug 60% — 1908 mm3 —
173 Cooling Plug 60% — 1908 mm3 —
183 Unknown 30% — 9805 mm3 —
117 Unknown 20% — 14592058 mm3 —
175 Unknown 20% — 1360 mm3 —
172 Cooling Plug 60% — 1908 mm3 —
169 Cooling Plug 60% — 1908 mm3 —
171 Cooling Plug 60% — 1908 mm3 —
170 Cooling Plug 60% — 1908 mm3 —
174 Unknown 20% — 1360 mm3 —
8 Support Pillar 70% — 35263 mm3 —
106 Support Pillar 70% — 16225 mm3 —
107 Support Pillar 70% — 16225 mm3 —
105 Support Pillar 70% — 16225 mm3 —
108 Support Pillar 70% — 16225 mm3 —
7 Cooling Plug 60% — 146 mm3 —
158 Unknown 20% — 1128 mm3 —
159 Unknown 20% — 1128 mm3 —
160 Unknown 20% — 1128 mm3 —
161 Unknown 20% — 1128 mm3 —
154 Cooling Plug 60% — 1172 mm3 —
155 Cooling Plug 60% — 1172 mm3 —
156 Cooling Plug 60% — 1172 mm3 —
157 Cooling Plug 60% — 1172 mm3 —
Wyekstrahowane reguły (4)
CAVITY_COUNT 85%

Warunek: mold_type=two_plate_with_slides, frame=396x396

Akcja: cavity_count=2

Sprawdzona forma: 2 gniazd w ramie 396x396mm

GUIDE_SYSTEM 80%

Warunek: frame_size>=396mm

Akcja: guide_pillars=21, d=32mm

Sprawdzona forma: 21x Z10 d=32mm

EJECTION 75%

Warunek: mold_type=two_plate_with_slides, cavities=2

Akcja: ejector_count=14, diameters=[12.0/16.0/20.0]mm

Sprawdzona forma: 14 wypychaczy (pins)

SLIDES 80%

Warunek: mold_type=two_plate_with_slides

Akcja: slide_count=4, angle_pins=2

Sprawdzona forma z 4 suwakami

Dane konstruktora Zapisane
Konstrukcja formy
Materiał i produkcja
Rama (normalien)
Chłodzenie i wypychanie
Suwaki / mechanizmy boczne
Cechy specjalne
Realne godziny wykonania Opcjonalnie — pomóż uczynić przyszłe wyceny dokładniejszymi

Po zbudowaniu tej formy wpisz tu realne godziny każdej operacji + koszt + lead time. System użyje delty vs. oszacowanie do kalibracji formuł godzinowych dla podobnych form.

Łączny czas + koszty
Per operacja (h)

Wpisz tylko te które znasz. Łączny czas wyliczy się automatycznie z sumy operacji jeśli nie poda się go w polu wyżej.

Ładowanie porównania...

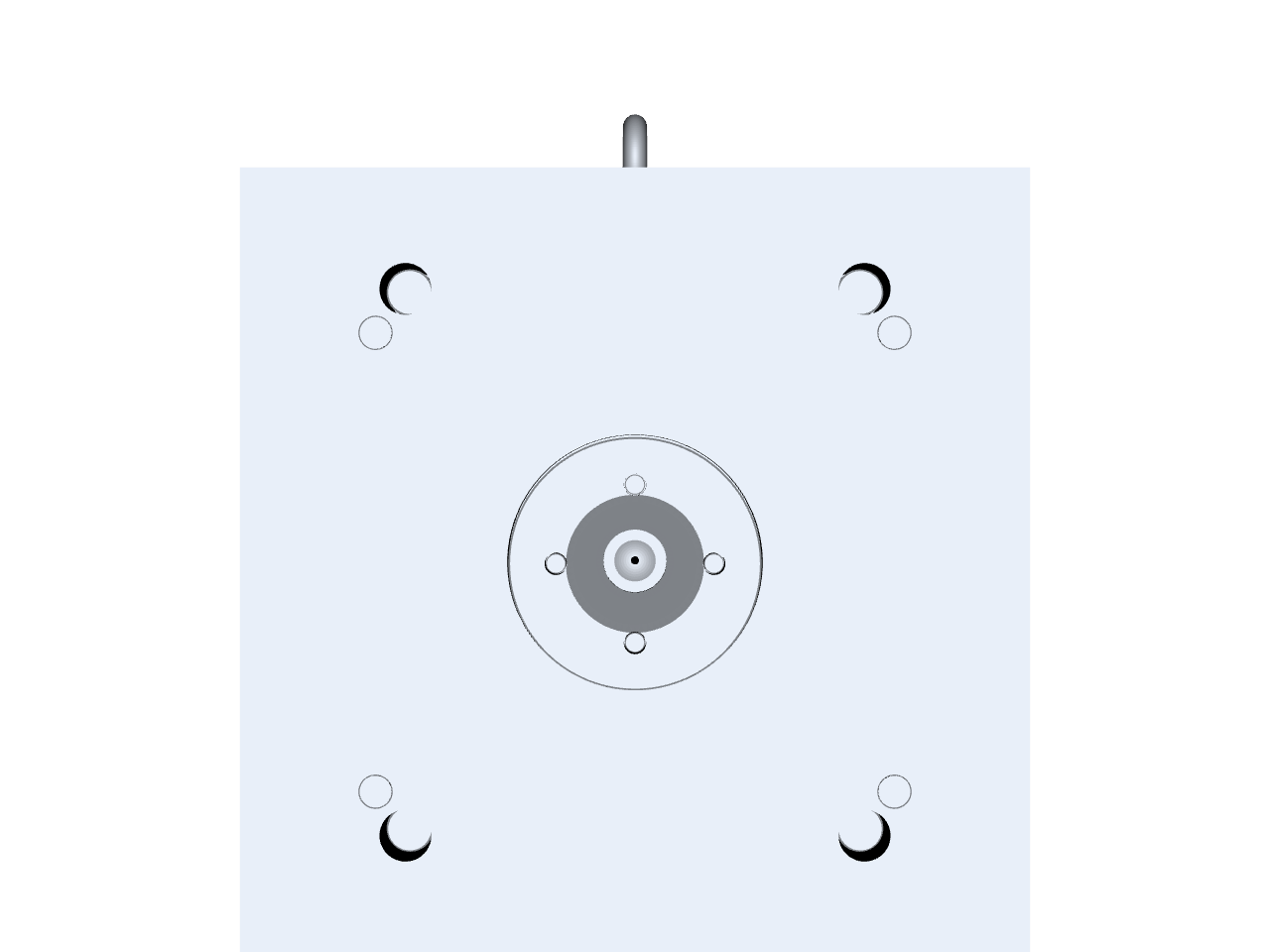

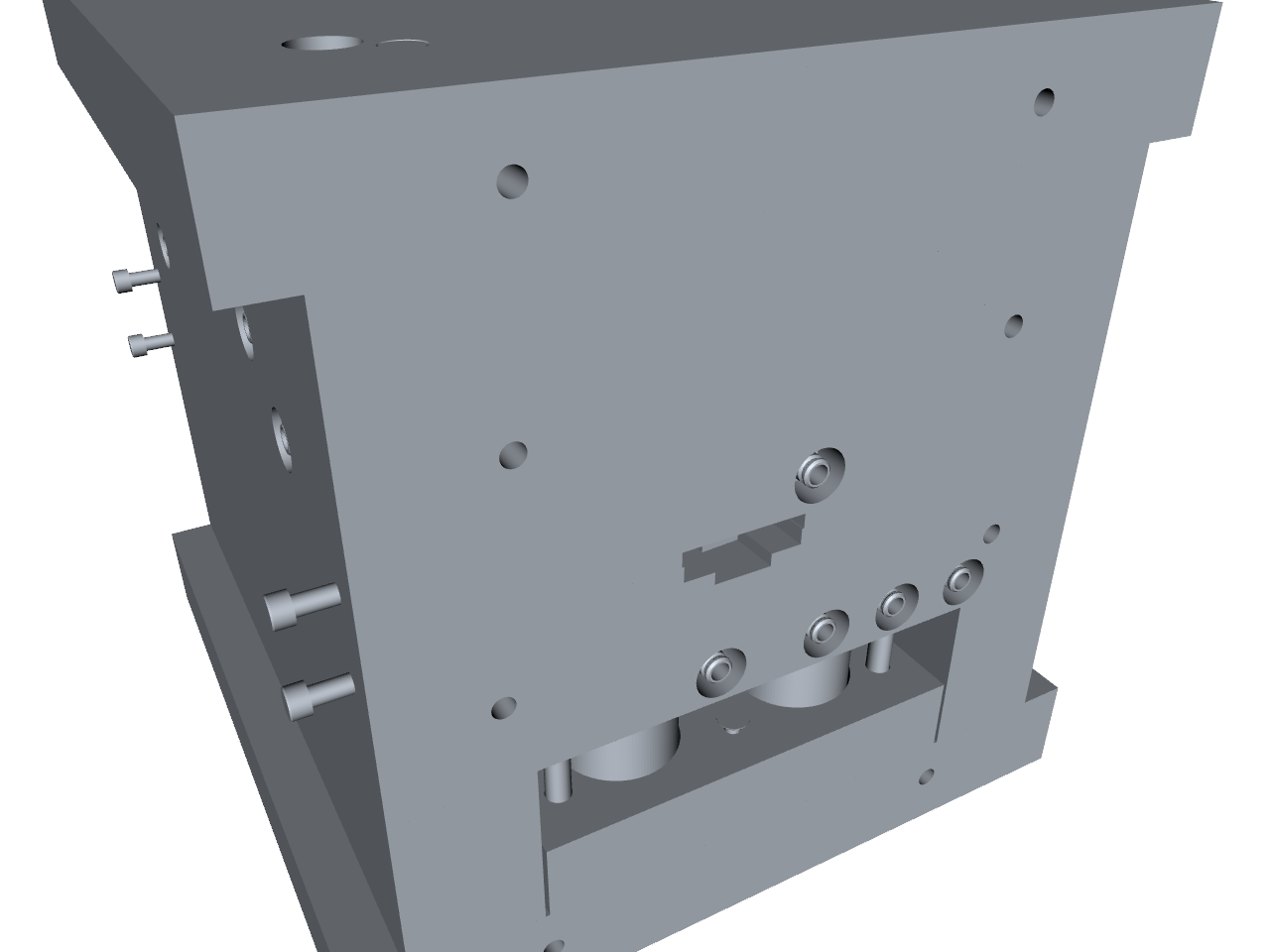

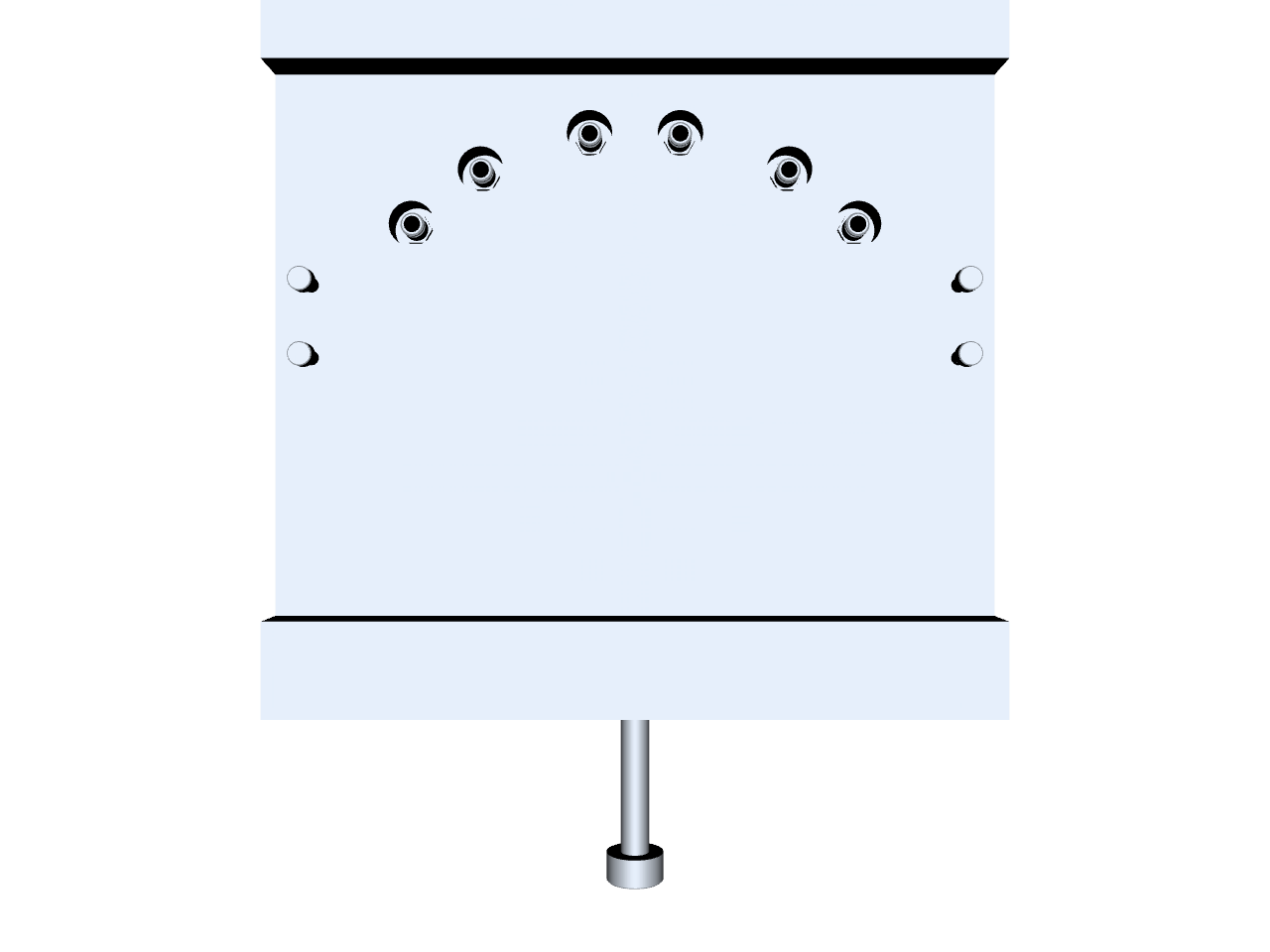

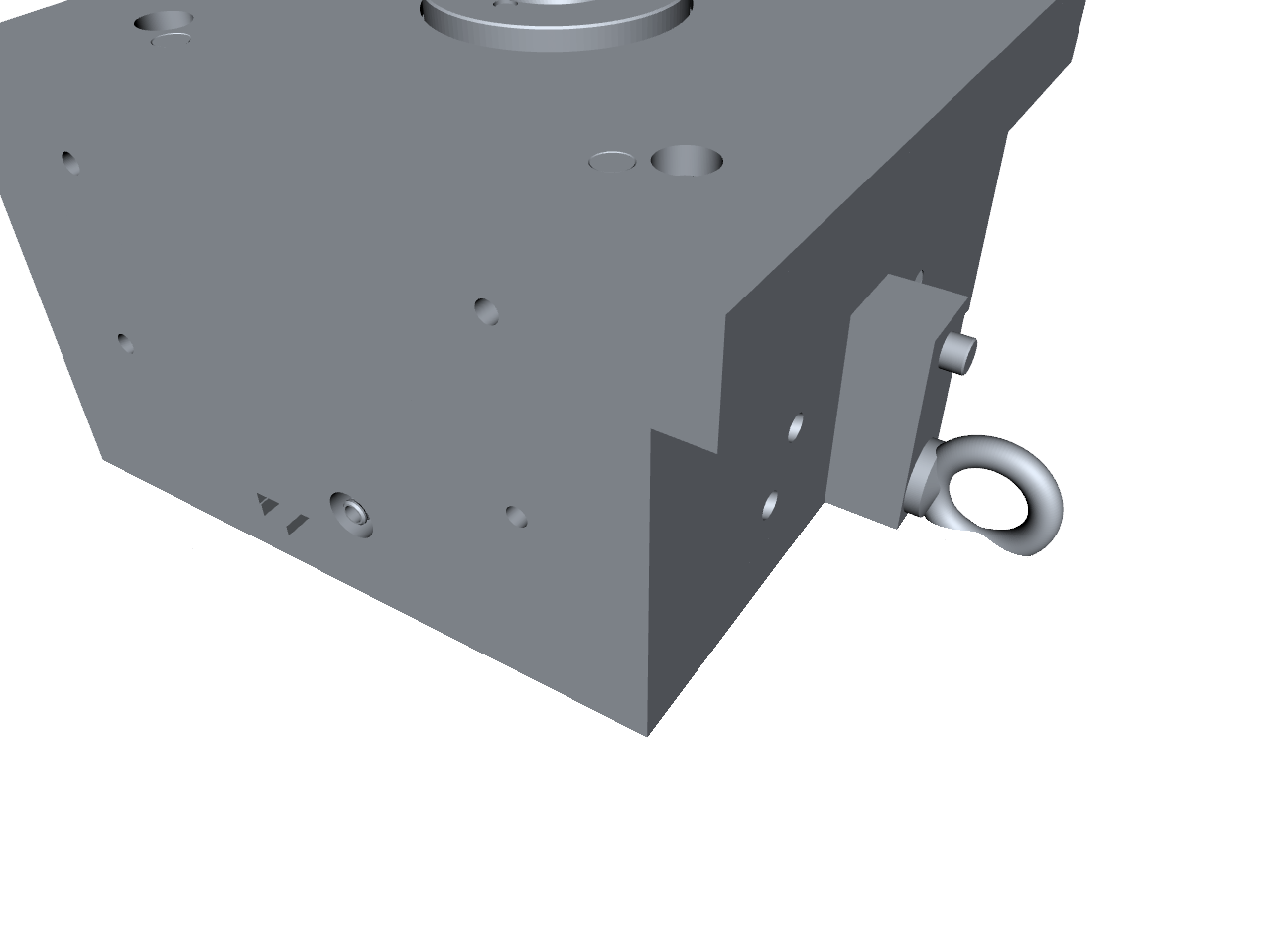

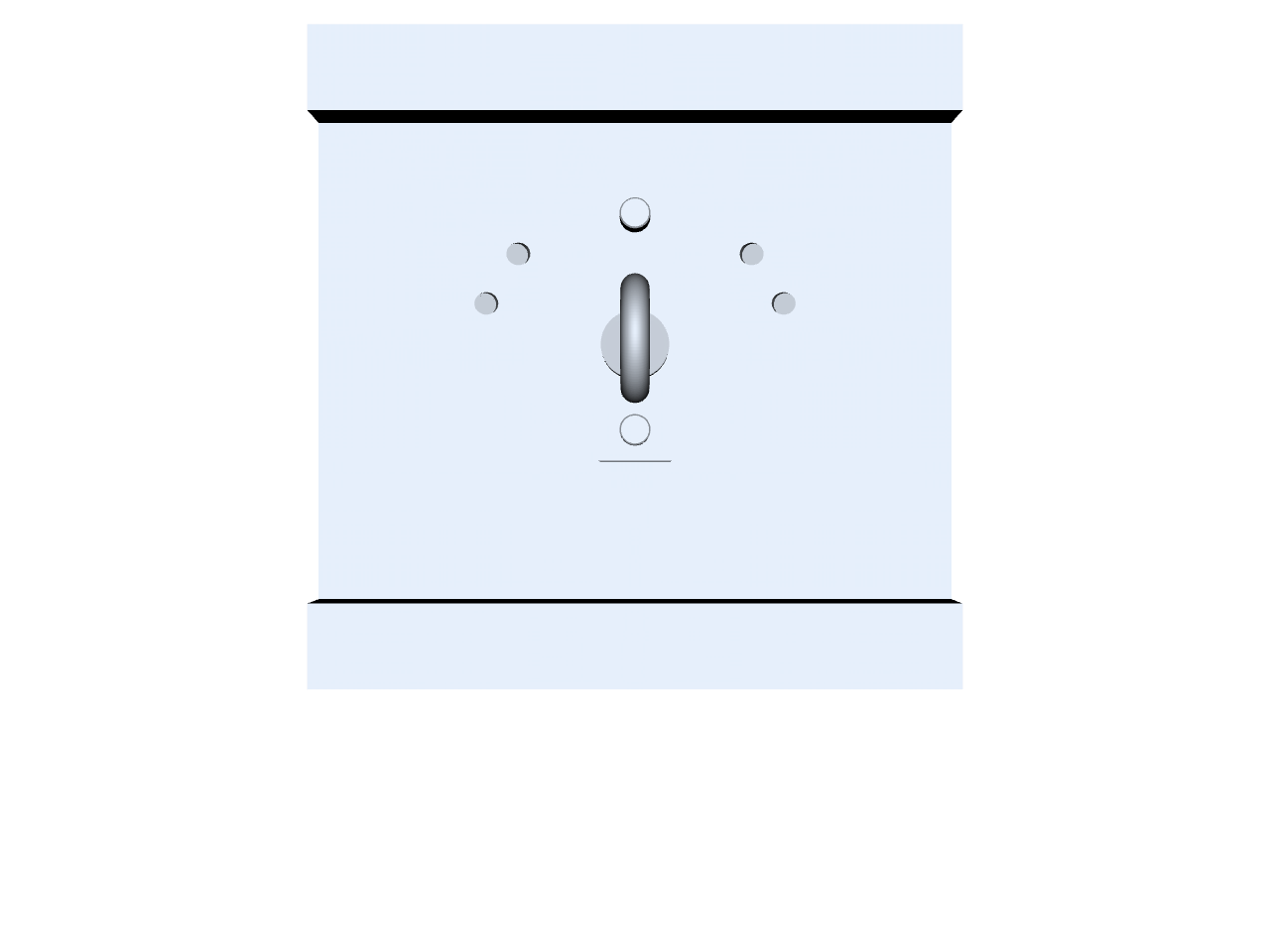

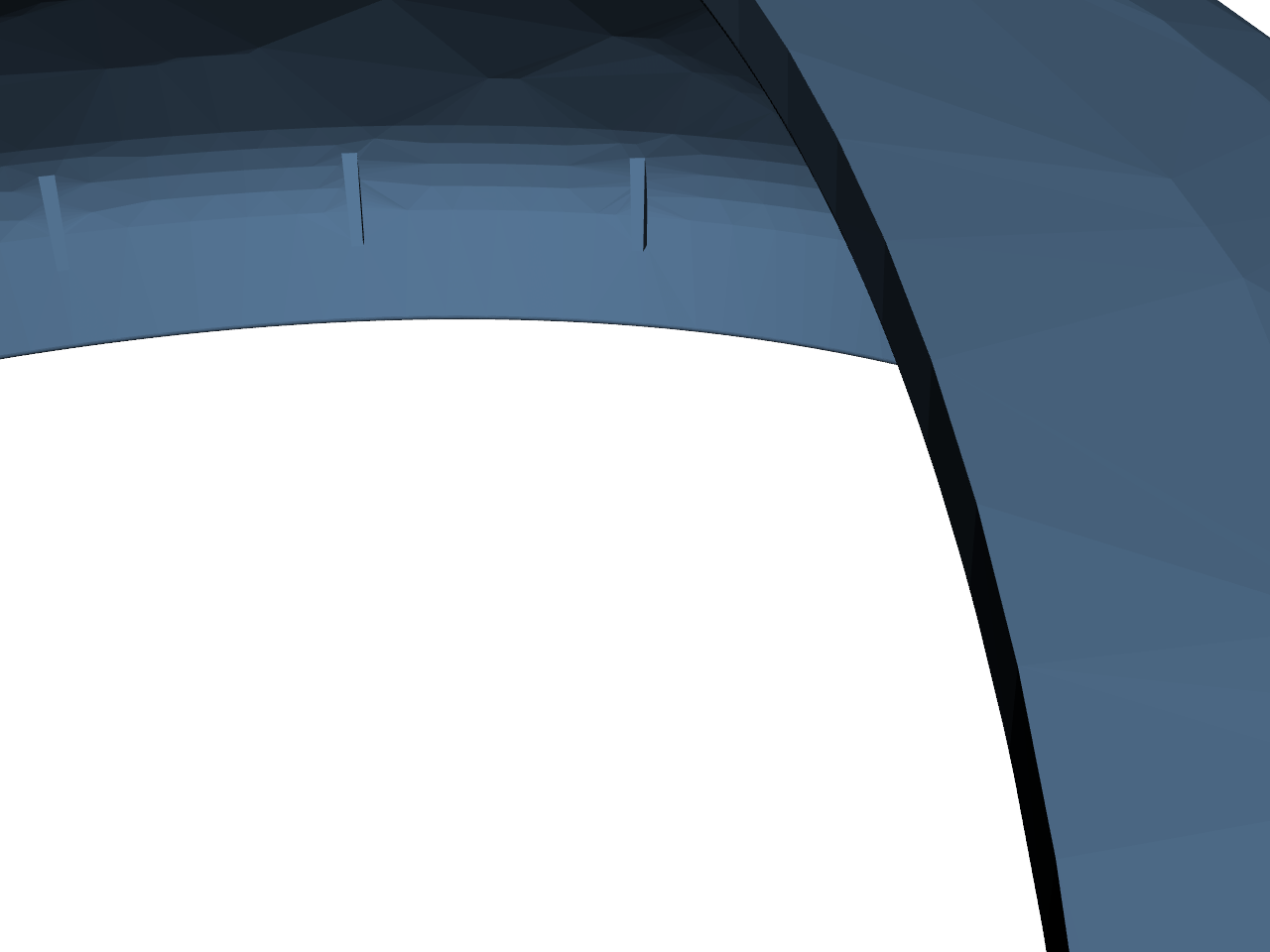

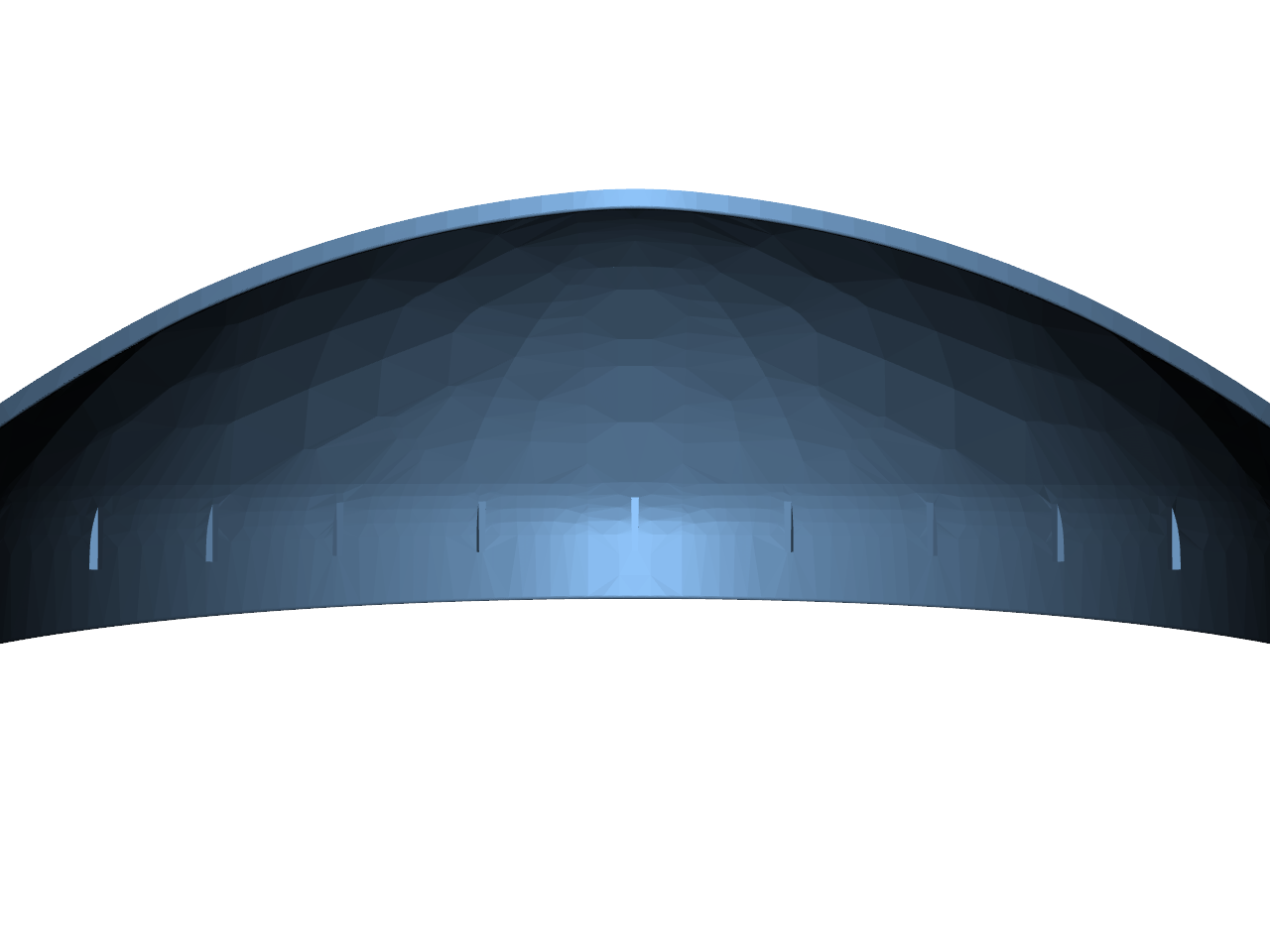

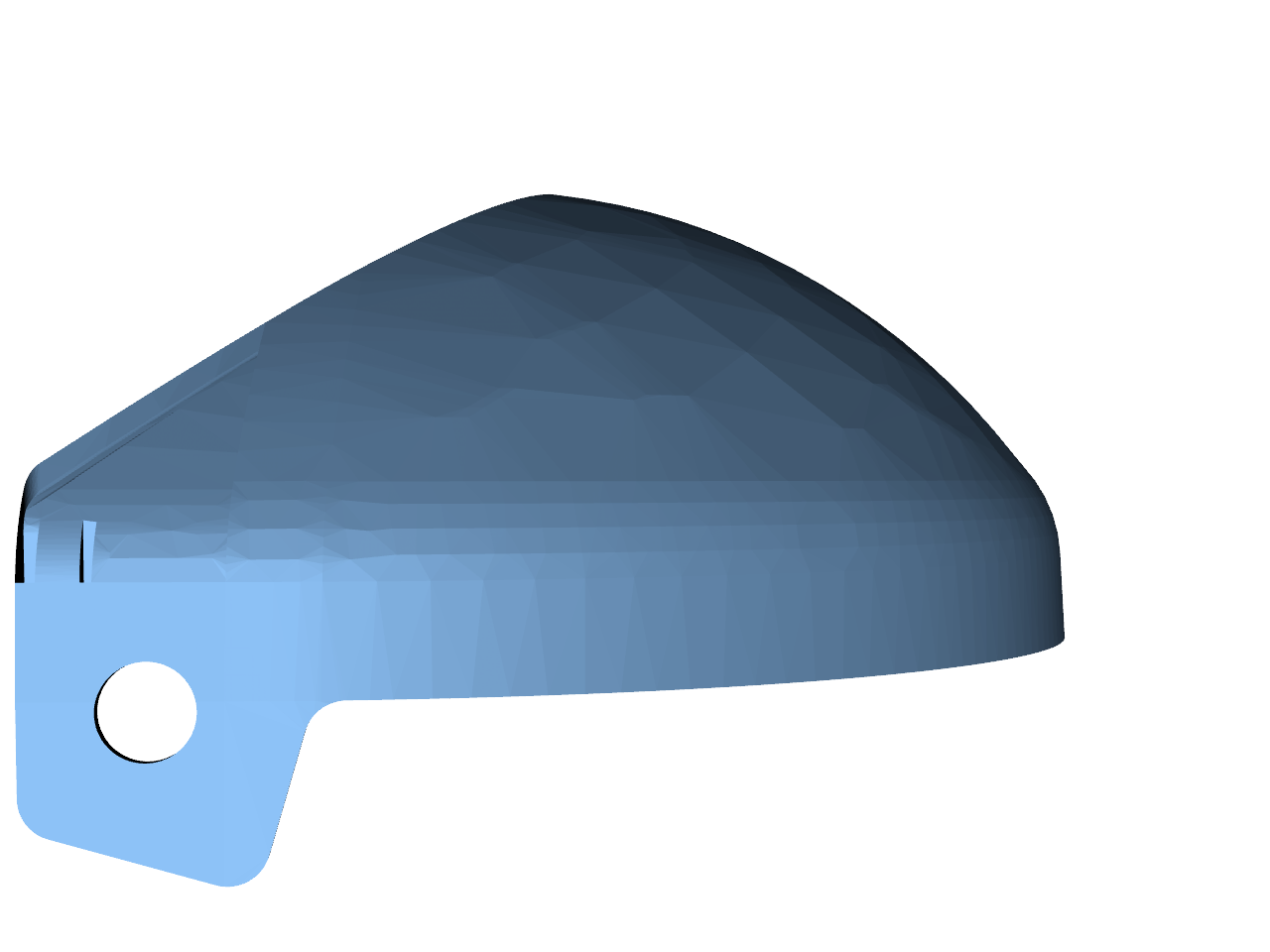

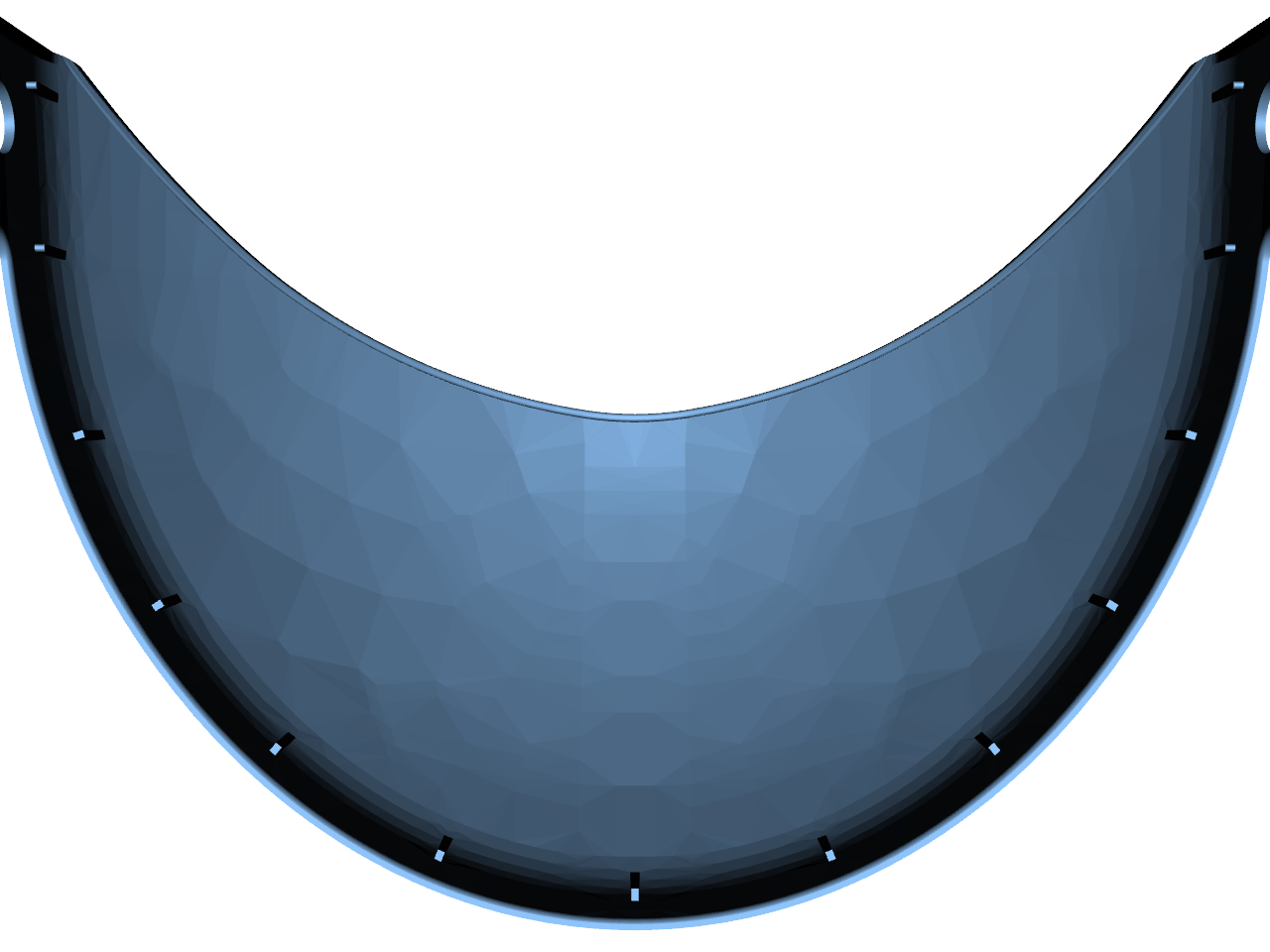

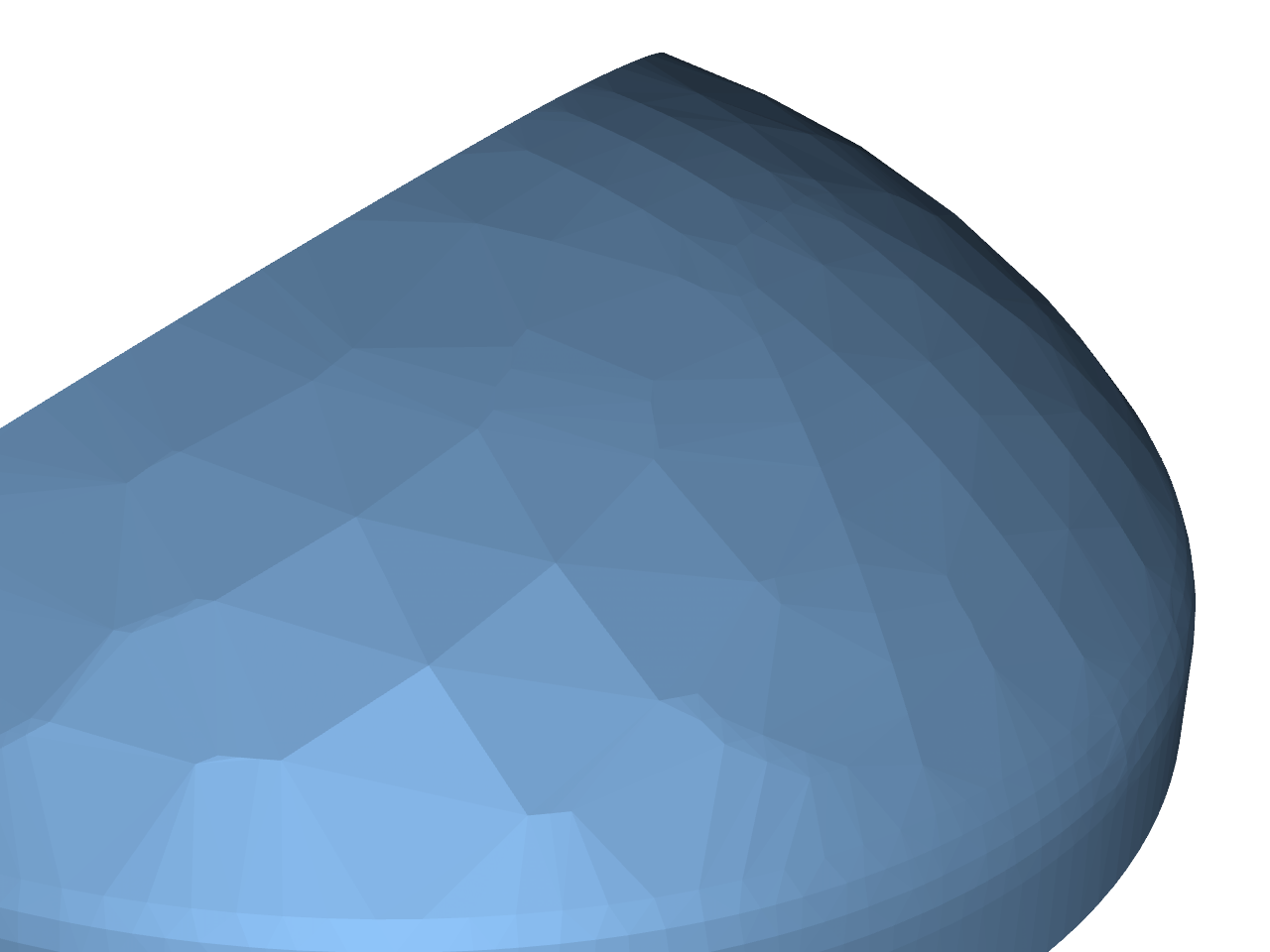

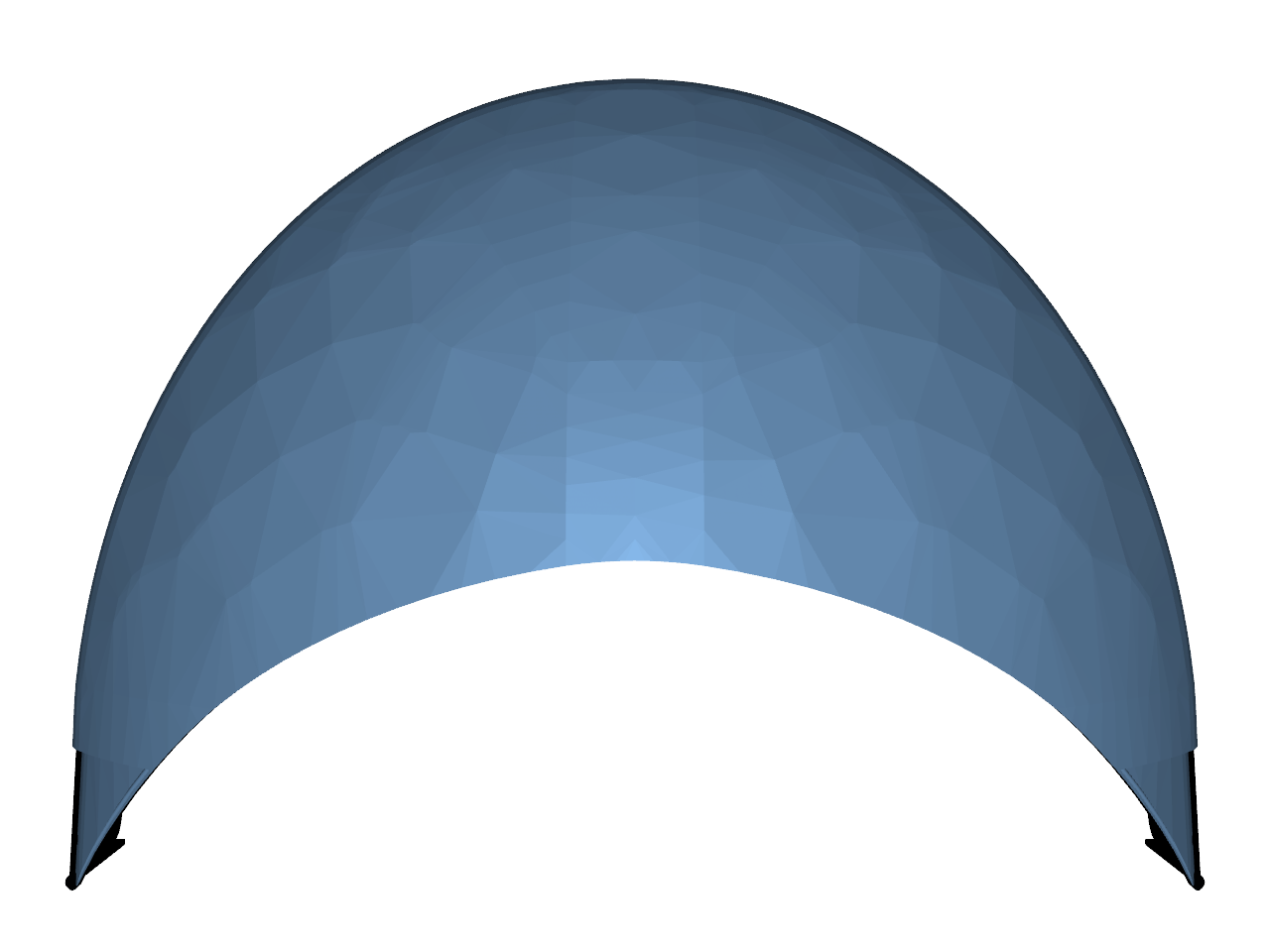

Charakterystyka geometrii detalu Produkcyjny detal — opis cech, nie ocena
Materiał

ABS

Jednorodność ścianki

0.0%

Czas chłodzenia

8.5s

Grubość ścianki
Min

2.0 mm

Max

2.0 mm

Średnia

2.0 mm

CV

100.0%

Odkształcenie
Skurcz

Czas analizy: 997 ms

Korelacja DFM ↔ Decyzje 6/6 potwierdzone
cooling — zgodne Potwierdzone
Geometria detalu:

Ścianki 2.0–2.0 mm, CV=100%

Konstruktor wybrał:

Chłodzenie: konformalne

Uzasadnienie: Potwierdzone przez konstruktora.
gate Potwierdzone
Geometria detalu:

Brak danych o lokalizacjach bramki

Konstruktor wybrał:

Bramka: iglowa (valve)

Uzasadnienie: Potwierdzone przez konstruktora.
feed_system — zgodne Potwierdzone
Geometria detalu:

Wolumen roczny: 500,000

Konstruktor wybrał:

System zasilania: gorącokanałowy

Uzasadnienie: Potwierdzone przez konstruktora.
frame Potwierdzone
Geometria detalu:

Gniazda: 2, layout: 1x2

Konstruktor wybrał:

Rama: Hasco K2526/396x496 (396x496mm)

Uzasadnienie: Potwierdzone przez konstruktora.
steel Potwierdzone
Geometria detalu:

Materiał detalu: PC

Konstruktor wybrał:

Stal: 1.2344

Uzasadnienie: Potwierdzone przez konstruktora.
cooling_diameter Potwierdzone
Geometria detalu:

Ścianka max 2.0 mm

Konstruktor wybrał:

Kanał chłodzenia: 8.0 mm

Uzasadnienie: Potwierdzone przez konstruktora.
Analiza zaformowania Dlaczego taka konstrukcja formy?
Kierunek otwarcia

+Z (score 0%)

Podcięcia

3 (-Y, -Z, -Z)

Skok otwarcia

80.0 mm

mold_type
Geometria detalu:

Geometria detalu z 3 podcięciami

Decyzja konstruktora:

Typ formy: two_plate

Najprostsza konstrukcja — brak podcięć bocznych, wszystkie elementy wyjmowalne w kierunku otwarcia.

ejection
Geometria detalu:

Materiał PC, geometria detalu

Decyzja konstruktora:

Wypychanie: pins (20 szt)

20 wypychaczy rozmieszczonych równomiernie zapewnia stabilne wypychanie bez odkształceń.

cooling
Geometria detalu:

Grubość ścianki i geometria detalu

Decyzja konstruktora:

Chłodzenie: conformal (8.0mm)

Chłodzenie konformalne (druk 3D) — dla złożonej geometrii z nierównomierną ścianką, minimalizuje wypaczenie. Kanał 8.0mm dobrany do grubości ścianki detalu.

Sekwencja otwarcia:
Faza 1

main_opening

core_plate 80.0mm, ejector_pins 30.0mm

Dlaczego ten typ formy:

Najprostsza konstrukcja — brak podcięć bocznych, wszystkie elementy wyjmowalne w kierunku otwarcia.

Karta wiedzy 6/6 korelacji potwierdzonych
Materiał

PC

Ścianka

2.0–2.0 mm

Podcięcia

0

Gniazda

2

Rama

396x496 (Hasco)

Chłodzenie

8.5s

Wolumen

500,000/rok

Decyzje konstruktora:
  • Typ formy: two_plate
  • Bramka: valve_gate
  • Zasilanie: hot_runner
  • Chłodzenie: conformal (kanał 8.0mm)
  • Wypychanie: pins (20 szt)
  • Layout: 1x2
  • Stal: 1.2344
  • Wykończenie: SPI_A1
  • Rama: Hasco K2526/396x496
Lekcje (W4):
  • Dla ścianki 2.0–2.0 mm zastosowano konformalne. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  • Zastosowano bramkę iglowa (valve). Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  • Przy wolumenie 500,000 szt/rok zastosowano gorącokanałowy. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  • Dla 2 gniazd zastosowano ramę Hasco K2526/396x496 (396x496mm). Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  • Dla materiału PC zastosowano stal 1.2344. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  • Przy ściance 2.0 mm zastosowano kanał 8.0 mm. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  • Uwagi: Daszek PC transparentny. Valve gate bo zero sladu po bramce. Conformal cooling bo wymagana jednorodna temp dla PC optycznego. H13 bo PC abrazyjny.
Tekst podsumowania (do skopiowania)
FORMA: 1895 Daszek
DETAL: PC, ścianka 2.0–2.0 mm, 0 podcięć
DECYZJE:
  - Typ formy: two_plate
  - Bramka: valve_gate
  - Zasilanie: hot_runner
  - Chłodzenie: conformal (kanał 8.0mm)
  - Wypychanie: pins (20 szt)
  - Layout: 1x2
  - Stal: 1.2344
  - Wykończenie: SPI_A1
  - Rama: Hasco K2526/396x496
LEKCJE:
  - Dla ścianki 2.0–2.0 mm zastosowano konformalne. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  - Zastosowano bramkę iglowa (valve). Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  - Przy wolumenie 500,000 szt/rok zastosowano gorącokanałowy. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  - Dla 2 gniazd zastosowano ramę Hasco K2526/396x496 (396x496mm). Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  - Dla materiału PC zastosowano stal 1.2344. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  - Przy ściance 2.0 mm zastosowano kanał 8.0 mm. Forma: 1895 Daszek (Potwierdzone przez konstruktora.)
  - Uwagi: Daszek PC transparentny. Valve gate bo zero sladu po bramce. Conformal cooling bo wymagana jednorodna temp dla PC optycznego. H13 bo PC abrazyjny.
Dane geometryczne (automatyczne) Linia podziału, stos płyt — kliknij aby rozwinąć
Konstruktor

Imię będzie dołączone do komentarzy i lekcji.

Uwagi konstruktora
