1978 Korekta ryfli

Utworzono: 2026-04-12 20:03 · Zaktualizowano: 2026-04-12 20:15

DONE A+B DETAL 3D
Komponenty

155

Typoszereg

Wyekstrahowane reguły

3

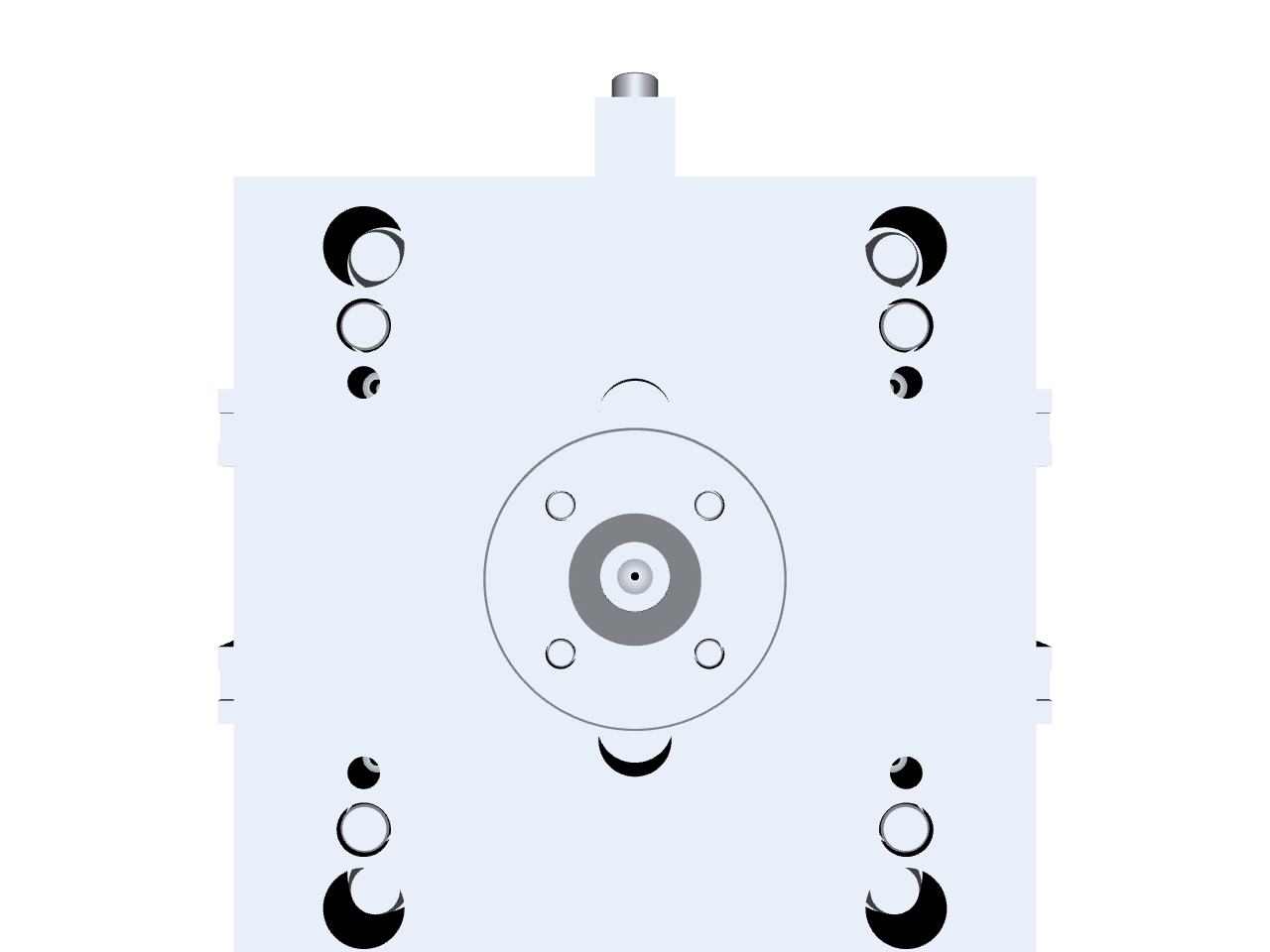

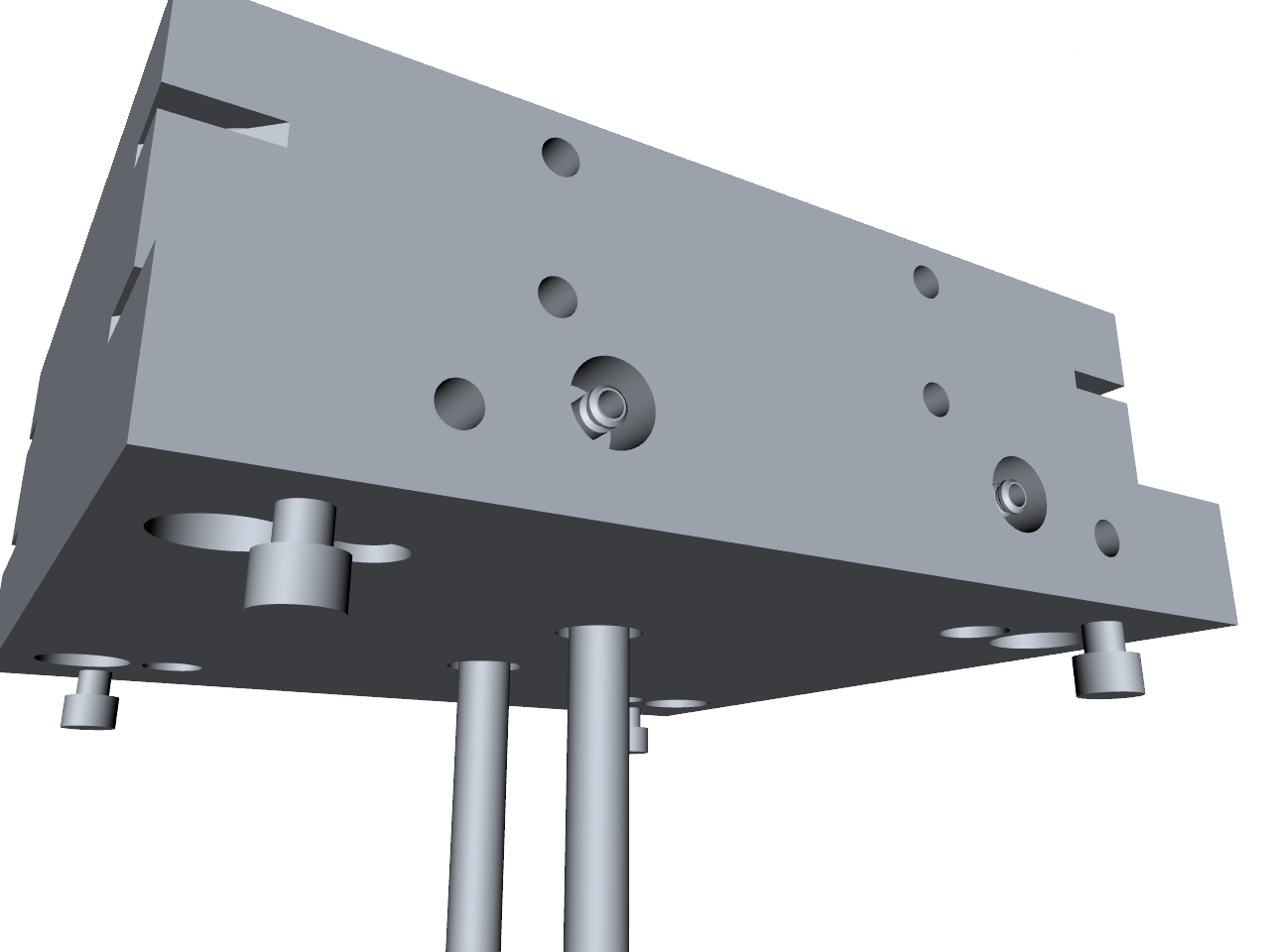

Zrzuty ekranu z CAD (16)

Przeciągnij zrzut ekranu lub kliknij aby wybrać plik

PNG, JPG — przekroje, BOM, wymiary z CAD

Rozmowa z AI o formie Wklej screenshot (Ctrl+V) lub przeciągnij
Zapytaj AI o konstrukcję tej formy. Wklej zrzut ekranu z CAD — agent go przeanalizuje i zada pytania uzupełniające.

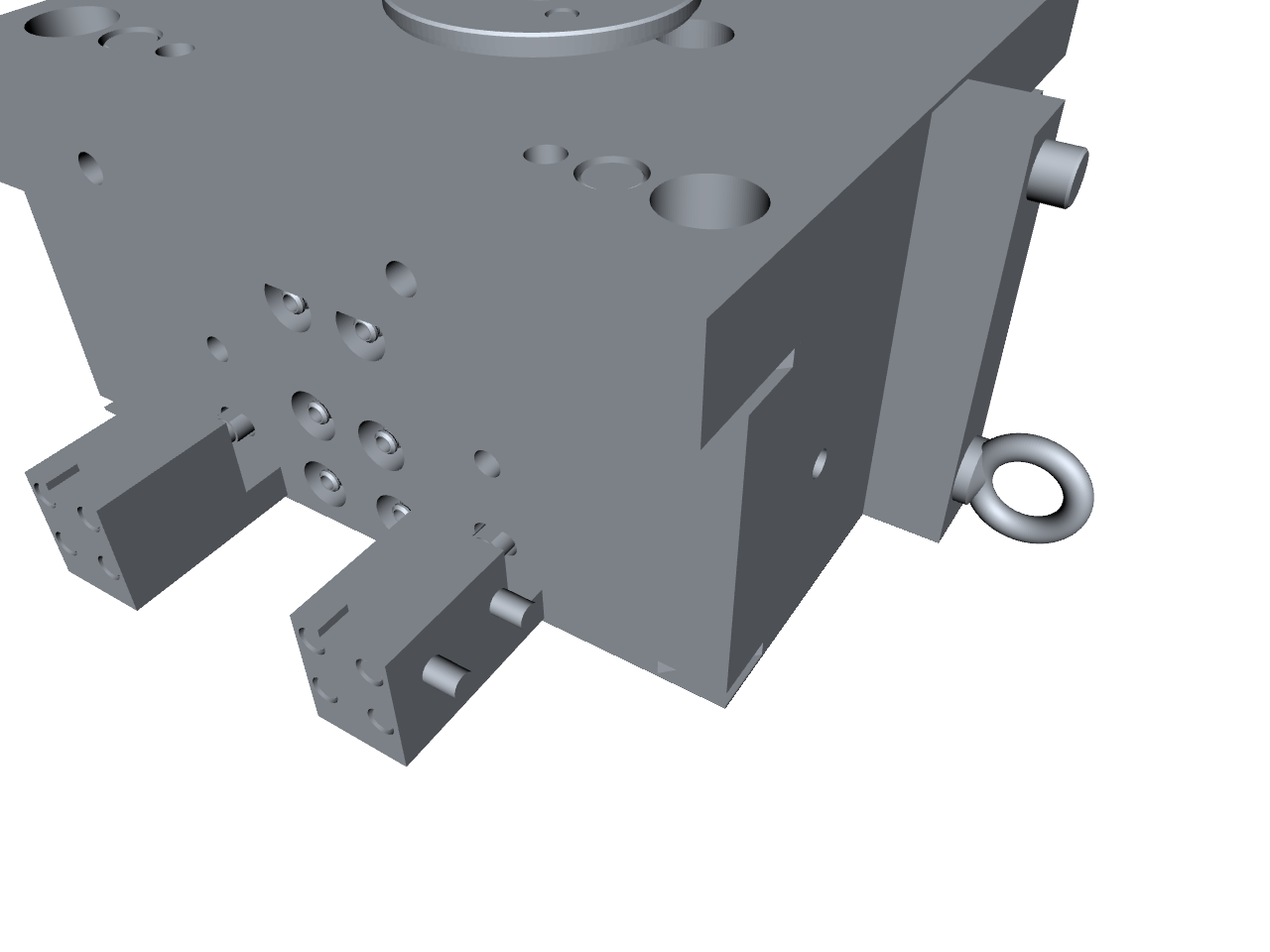

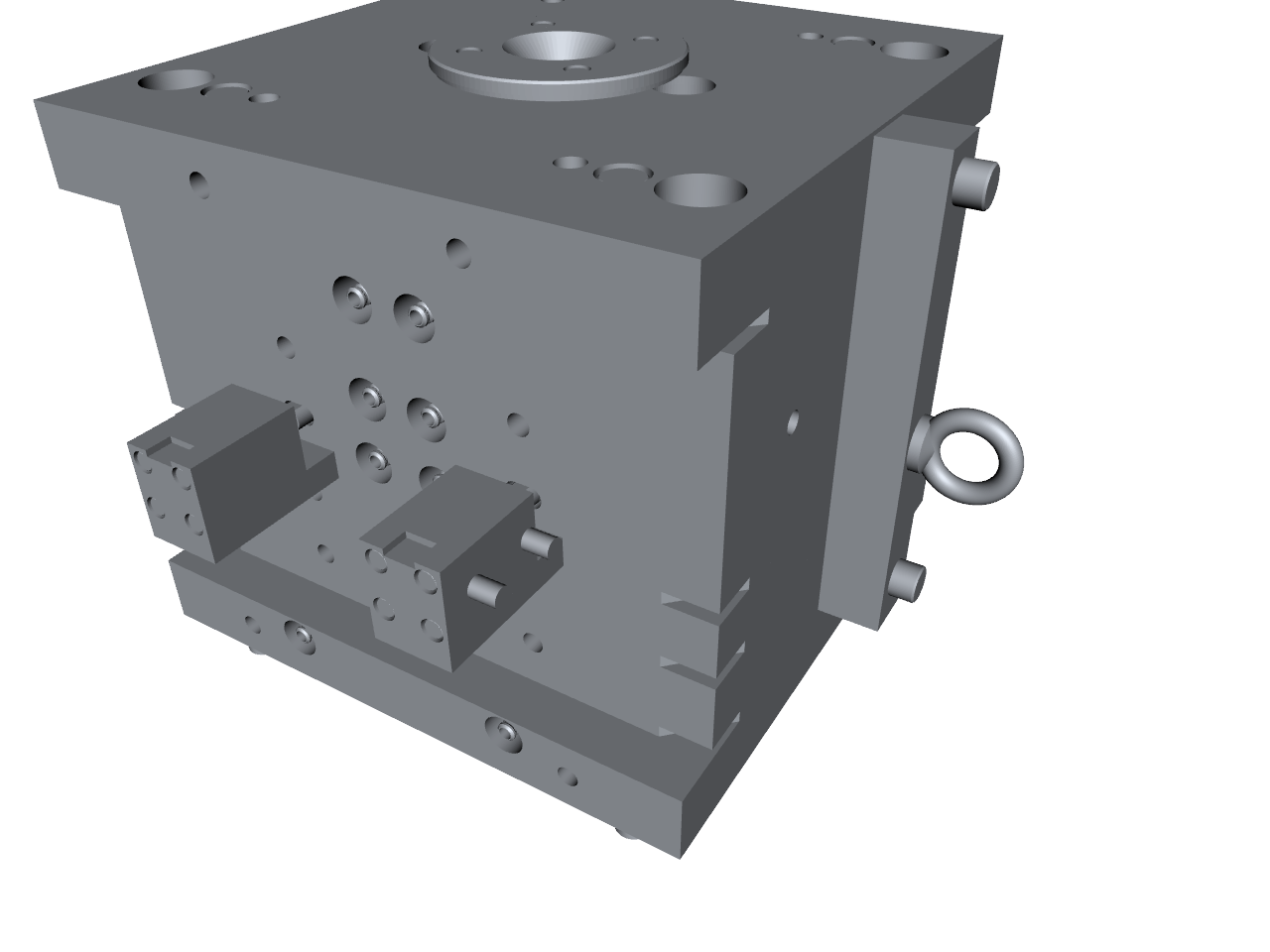

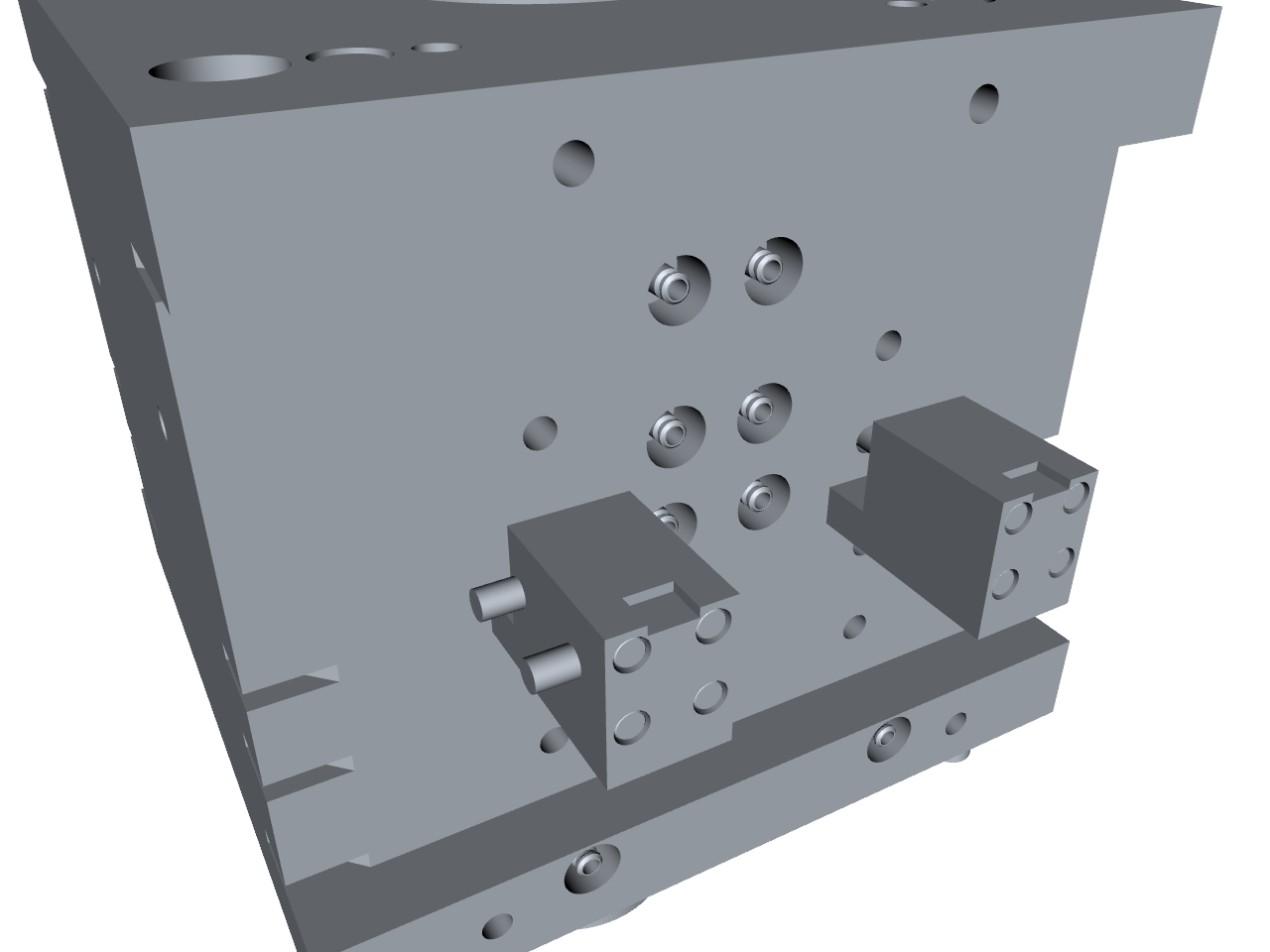

Zrekonstruowany koncept
Typ formy

two_plate

Płyty

6

Gniazda

2

Typ zasilania

edge

Chłodzenie

conventional (6 kanalow)

Wypychanie

pins (10 szt)

Prowadzenie

11x d=34.0mm

Rama

246x296mm (hasco)

Suwaki

0

Słup podporowy

13

Komponenty (155)
# Typ Pewnosc Wymiary (WxDxH) Objętość Katalog
68 Clamping Plate Moving 70% 124433 mm3
36 Spacer Plate 70% 2921966 mm3
37 Ejector Retainer 70% 2896593 mm3
35 Ejector Plate 70% 1745870 mm3
80 Cavity Plate 70% 2880040 mm3
58 Clamping Plate Fixed 70% 83525 mm3
69 Cooling Plug 60% 3402 mm3
70 Cooling Plug 60% 3402 mm3
29 Ejector Pin 65% 53167 mm3
65 Ejector Pin 65% 53167 mm3
148 Cooling Plug 60% 3952 mm3
150 Cooling Plug 60% 3952 mm3
152 Cooling Plug 60% 3952 mm3
154 Cooling Plug 60% 3952 mm3
149 Support Pillar 70% 5091 mm3
151 Support Pillar 70% 5091 mm3
153 Support Pillar 70% 5091 mm3
155 Support Pillar 70% 5091 mm3
31 Support Pillar 70% 6977 mm3
32 Support Pillar 70% 6977 mm3
33 Support Pillar 70% 6977 mm3
34 Support Pillar 70% 6977 mm3
72 Cooling Plug 60% 979 mm3
75 Cooling Plug 60% 979 mm3
73 Cooling Plug 60% 979 mm3
74 Cooling Plug 60% 979 mm3
71 Unknown 20% 424 mm3
82 Unknown 20% 424 mm3
18 Cooling Plug 60% 1018 mm3
19 Cooling Plug 60% 1018 mm3
64 Support Pillar 70% 16492 mm3
63 Support Pillar 70% 16492 mm3
79 Unknown 30% 8674 mm3
28 Ejector Pin 80% 2476 mm3
56 Ejector Pin 80% 2476 mm3
57 Sprue Bushing 85% 4307 mm3
66 Cooling Plug 60% 3013 mm3
67 Cooling Plug 60% 3013 mm3
41 Cavity Insert 60% 8363 mm3
42 Cavity Insert 60% 8363 mm3
44 Cavity Insert 60% 8363 mm3
45 Cavity Insert 60% 8363 mm3
47 Cavity Insert 60% 8363 mm3
48 Cavity Insert 60% 8363 mm3
50 Cavity Insert 60% 10314 mm3
51 Cavity Insert 60% 10314 mm3
83 Unknown 20% 222 mm3
86 Unknown 20% 222 mm3
84 Unknown 20% 222 mm3
85 Unknown 20% 222 mm3
88 Cooling Plug 60% 918 mm3
89 Cooling Plug 60% 918 mm3
98 Cooling Plug 60% 918 mm3
99 Cooling Plug 60% 918 mm3
108 Cooling Plug 60% 918 mm3
109 Cooling Plug 60% 918 mm3
118 Cooling Plug 60% 918 mm3
119 Cooling Plug 60% 918 mm3
138 Unknown 20% 453 mm3
133 Unknown 20% 420 mm3
39 Guide Pillar 70% 93127 mm3
81 Guide Pillar 70% 93127 mm3
53 Guide Pillar 70% 102442 mm3
91 Unknown 30% 48937 mm3
111 Unknown 30% 48937 mm3
101 Unknown 30% 48937 mm3
87 Unknown 30% 48937 mm3
22 Support Pillar 70% 209728 mm3
23 Support Pillar 70% 209728 mm3
127 Unknown 20% 233 mm3
9 Unknown 20% 214 mm3
131 Cooling Plug 60% 979 mm3
123 Cooling Plug 60% 979 mm3
128 Cooling Plug 60% 979 mm3
132 Cooling Plug 60% 979 mm3
40 Guide Pillar 70% 114309 mm3
54 Guide Pillar 70% 114309 mm3
55 Guide Pillar 70% 114309 mm3
15 Cooling Plug 60% 555 mm3
94 Cooling Plug 60% 555 mm3
95 Cooling Plug 60% 555 mm3
104 Cooling Plug 60% 555 mm3
105 Cooling Plug 60% 555 mm3
114 Cooling Plug 60% 555 mm3
14 Cooling Plug 60% 555 mm3
115 Cooling Plug 60% 555 mm3
137 Unknown 20% 453 mm3
134 Unknown 20% 420 mm3
77 Unknown 20% 12031 mm3
144 Cooling Plug 60% 1479 mm3
145 Cooling Plug 60% 1479 mm3
147 Cooling Plug 60% 1479 mm3
146 Cooling Plug 60% 1479 mm3
16 Unknown 20% 54600 mm3
110 Unknown 20% 54600 mm3
90 Unknown 20% 54600 mm3
100 Unknown 20% 54600 mm3
10 Unknown 20% 763 mm3
11 Unknown 20% 763 mm3
112 Unknown 20% 763 mm3
113 Unknown 20% 763 mm3
92 Unknown 20% 763 mm3
93 Unknown 20% 763 mm3
102 Unknown 20% 763 mm3
103 Unknown 20% 763 mm3
120 Cooling Channel 70% 2089 mm3
121 Cooling Channel 70% 2089 mm3
122 Cooling Channel 70% 2089 mm3
38 Cooling Channel 70% 2089 mm3
139 Unknown 20% 0 mm3
135 Unknown 20% 1831 mm3
141 Unknown 20% 1973 mm3
96 Cooling Plug 60% 555 mm3
106 Cooling Plug 60% 555 mm3
12 Cooling Plug 60% 555 mm3
13 Cooling Plug 60% 555 mm3
97 Cooling Plug 60% 555 mm3
107 Cooling Plug 60% 555 mm3
116 Cooling Plug 60% 555 mm3
117 Cooling Plug 60% 555 mm3
76 Guide Pillar 70% 194020 mm3
129 Cooling Plug 60% 979 mm3
124 Cooling Plug 60% 979 mm3
143 Unknown 20% 6383119 mm3
17 Support Pillar 70% 60938 mm3
140 Unknown 20% 621211 mm3
125 Unknown 20% 522837 mm3
52 Guide Pillar 70% 39393 mm3
43 Guide Pillar 70% 31011 mm3
46 Guide Pillar 70% 31011 mm3
49 Guide Pillar 70% 31011 mm3
8 Ejector Pin 80% 920 mm3
126 Ejector Pin 80% 1377 mm3
7 Cooling Plug 60% 979 mm3
130 Cooling Plug 60% 979 mm3
136 Unknown 20% 1932 mm3
142 Unknown 20% 2074 mm3
20 Cooling Channel 70% 2513 mm3
21 Cooling Channel 70% 2513 mm3
3 Cooling Plug 60% 2713 mm3
4 Cooling Plug 60% 2713 mm3
5 Cooling Plug 60% 2713 mm3
6 Cooling Plug 60% 2713 mm3
1 Cooling Plug 60% 396 mm3
2 Cooling Plug 60% 396 mm3
24 Ejector Pin 70% 8108 mm3
27 Ejector Pin 70% 8108 mm3
25 Ejector Pin 70% 8108 mm3
26 Ejector Pin 70% 8108 mm3
78 Unknown 30% 8674 mm3
30 Unknown 20% 23560 mm3
59 Cooling Plug 60% 918 mm3
60 Cooling Plug 60% 918 mm3
61 Cooling Plug 60% 918 mm3
62 Cooling Plug 60% 918 mm3
Wyekstrahowane reguły (3)
CAVITY_COUNT 85%

Warunek: mold_type=two_plate, frame=246x296

Akcja: cavity_count=2

Sprawdzona forma: 2 gniazd w ramie 246x296mm

GUIDE_SYSTEM 80%

Warunek: frame_size>=246mm

Akcja: guide_pillars=11, d=34mm

Sprawdzona forma: 11x Z10 d=34mm

EJECTION 75%

Warunek: mold_type=two_plate, cavities=2

Akcja: ejector_count=10, diameters=[6.0/8.0/12.0/18.0]mm

Sprawdzona forma: 10 wypychaczy (pins)

Dane konstruktora Zapisane
Konstrukcja formy
Materiał i produkcja
Rama (normalien)
Chłodzenie i wypychanie
Suwaki / mechanizmy boczne
Cechy specjalne
Realne godziny wykonania Opcjonalnie — pomóż uczynić przyszłe wyceny dokładniejszymi

Po zbudowaniu tej formy wpisz tu realne godziny każdej operacji + koszt + lead time. System użyje delty vs. oszacowanie do kalibracji formuł godzinowych dla podobnych form.

Łączny czas + koszty
Per operacja (h)

Wpisz tylko te które znasz. Łączny czas wyliczy się automatycznie z sumy operacji jeśli nie poda się go w polu wyżej.

Ładowanie porównania...

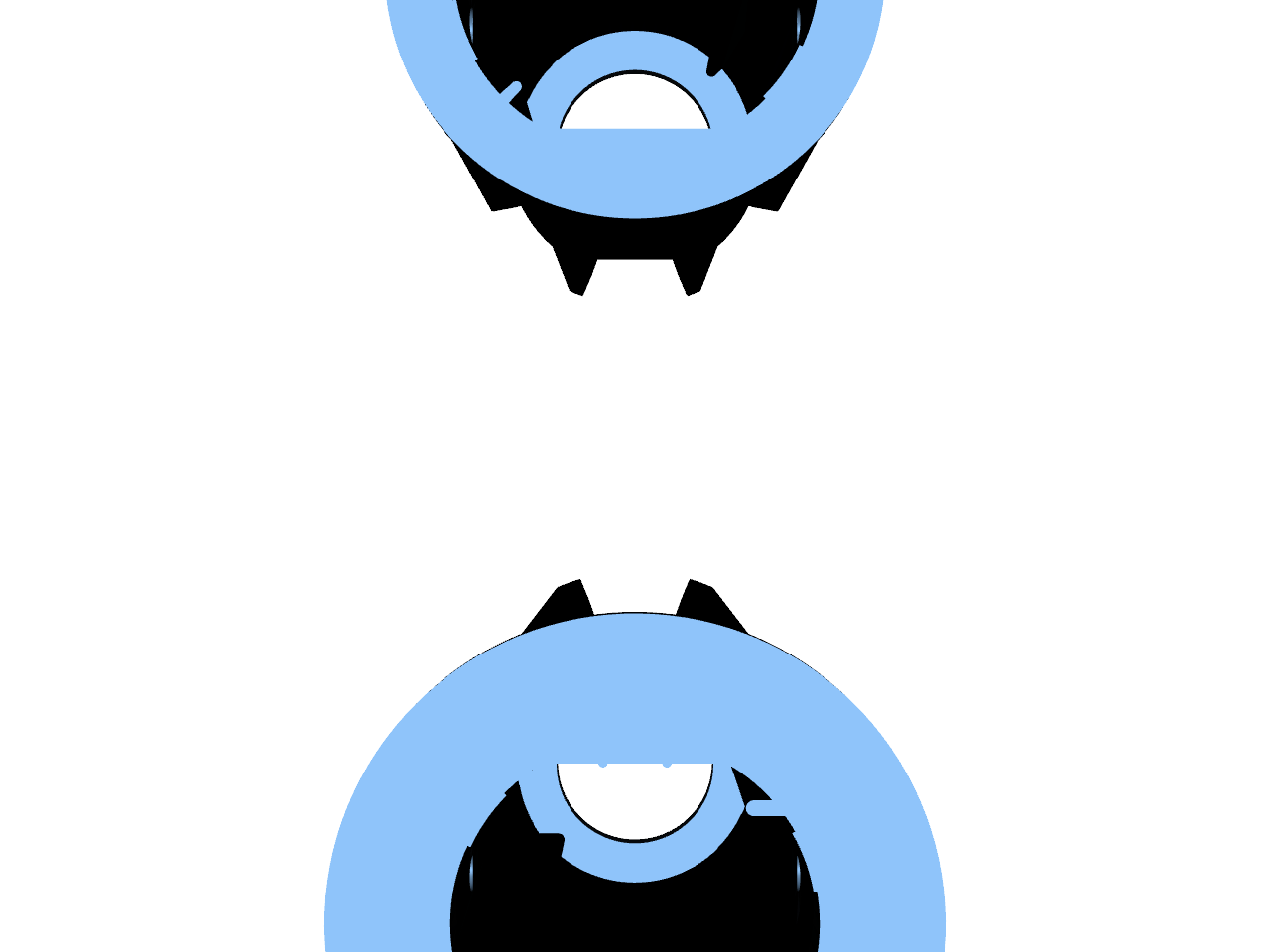

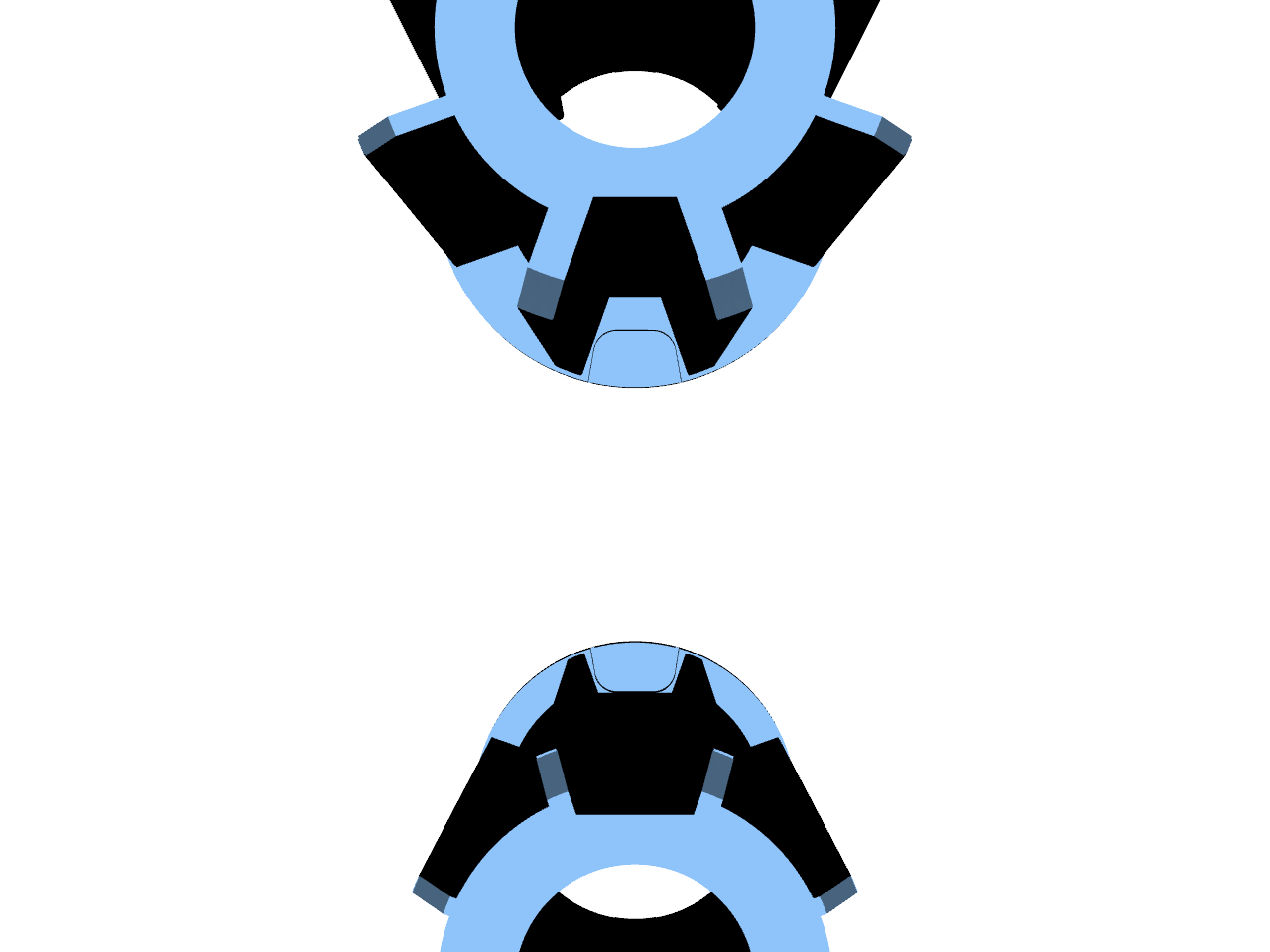

Charakterystyka geometrii detalu Produkcyjny detal — opis cech, nie ocena
Materiał

ABS

Jednorodność ścianki

0.0%

Czas chłodzenia

8.5s

Grubość ścianki
Min

2.0 mm

Max

2.0 mm

Średnia

2.0 mm

CV

100.0%

Odkształcenie
Skurcz

Czas analizy: 324 ms

Korelacja DFM ↔ Decyzje 7/7 potwierdzone
undercuts — rozbieżność Potwierdzone
Geometria detalu:

0 stref podcięć w detalu

Konstruktor wybrał:

2 suwaków zastosowanych

Uzasadnienie: Potwierdzone przez konstruktora.
cooling — rozbieżność Potwierdzone
Geometria detalu:

Ścianki 2.0–2.0 mm, CV=100%

Konstruktor wybrał:

Chłodzenie: konwencjonalne

Uzasadnienie: Potwierdzone przez konstruktora.

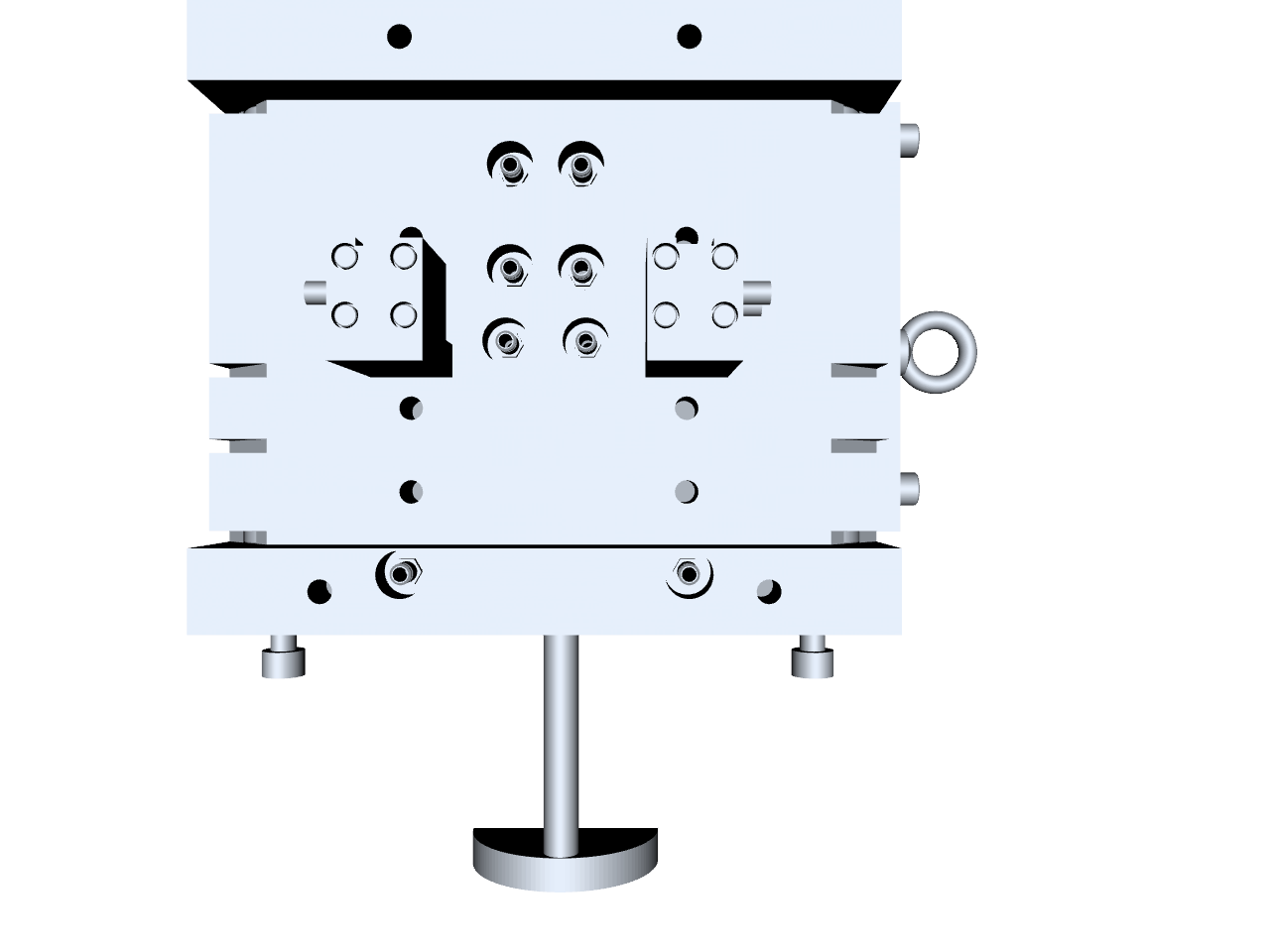

gate Potwierdzone
Geometria detalu:

Brak danych o lokalizacjach bramki

Konstruktor wybrał:

Bramka: tunelowa

Uzasadnienie: Potwierdzone przez konstruktora.
feed_system — zgodne Potwierdzone
Geometria detalu:

Wolumen roczny: 300,000

Konstruktor wybrał:

System zasilania: zimnokanałowy

Uzasadnienie: Potwierdzone przez konstruktora.
frame Potwierdzone
Geometria detalu:

Gniazda: 2, layout: 1x2

Konstruktor wybrał:

Rama: Meusburger F10/246x296 (246x296mm)

Uzasadnienie: Potwierdzone przez konstruktora.
steel Potwierdzone
Geometria detalu:

Materiał detalu: PA6-GF30

Konstruktor wybrał:

Stal: 1.2344

Uzasadnienie: Potwierdzone przez konstruktora.
cooling_diameter Potwierdzone
Geometria detalu:

Ścianka max 2.0 mm

Konstruktor wybrał:

Kanał chłodzenia: 8.0 mm

Uzasadnienie: Potwierdzone przez konstruktora.
Analiza zaformowania Dlaczego taka konstrukcja formy?
Kierunek otwarcia

+Z (score 0%)

Podcięcia

10 (-Z)

Skok otwarcia

96.5 mm

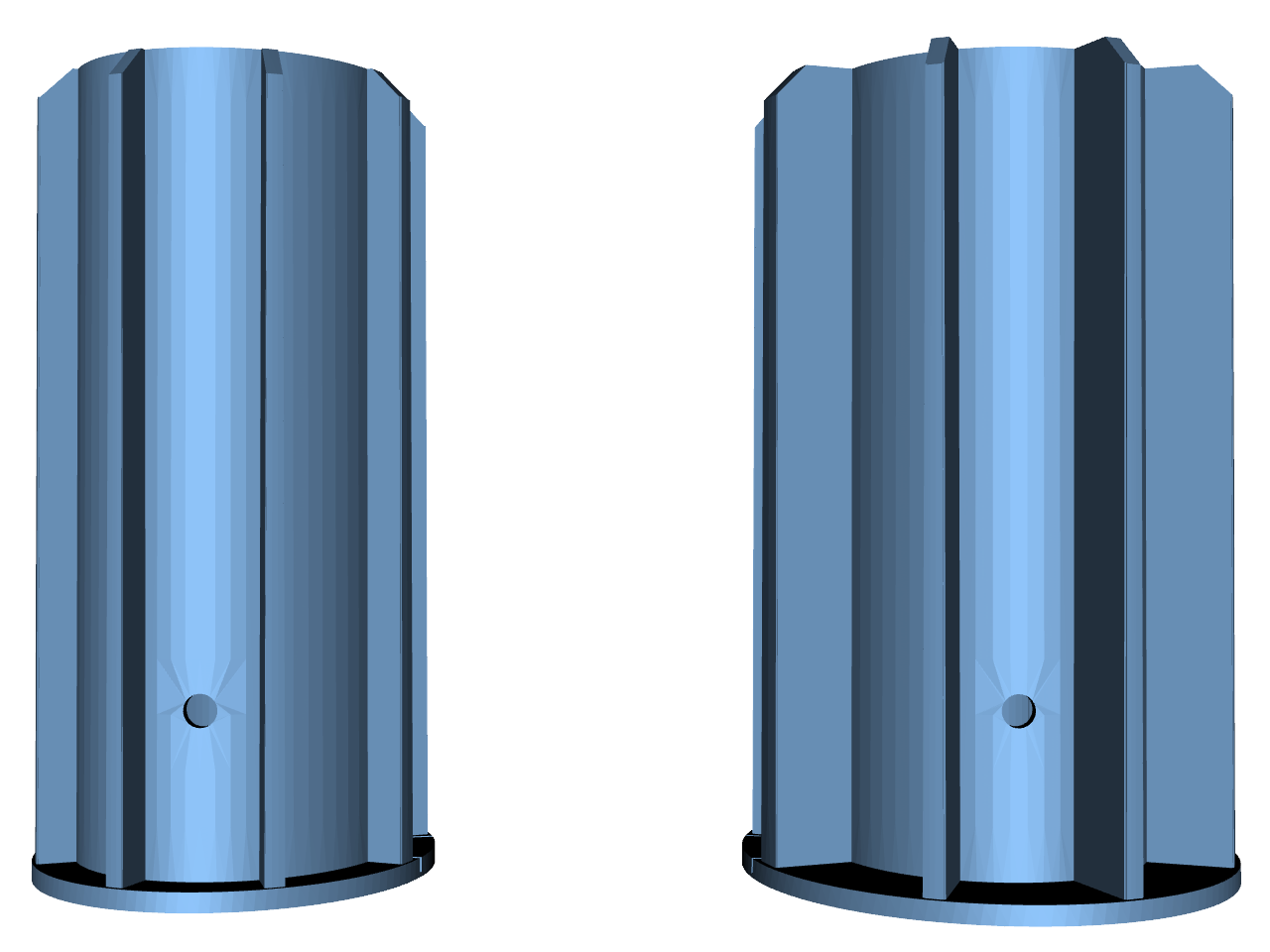

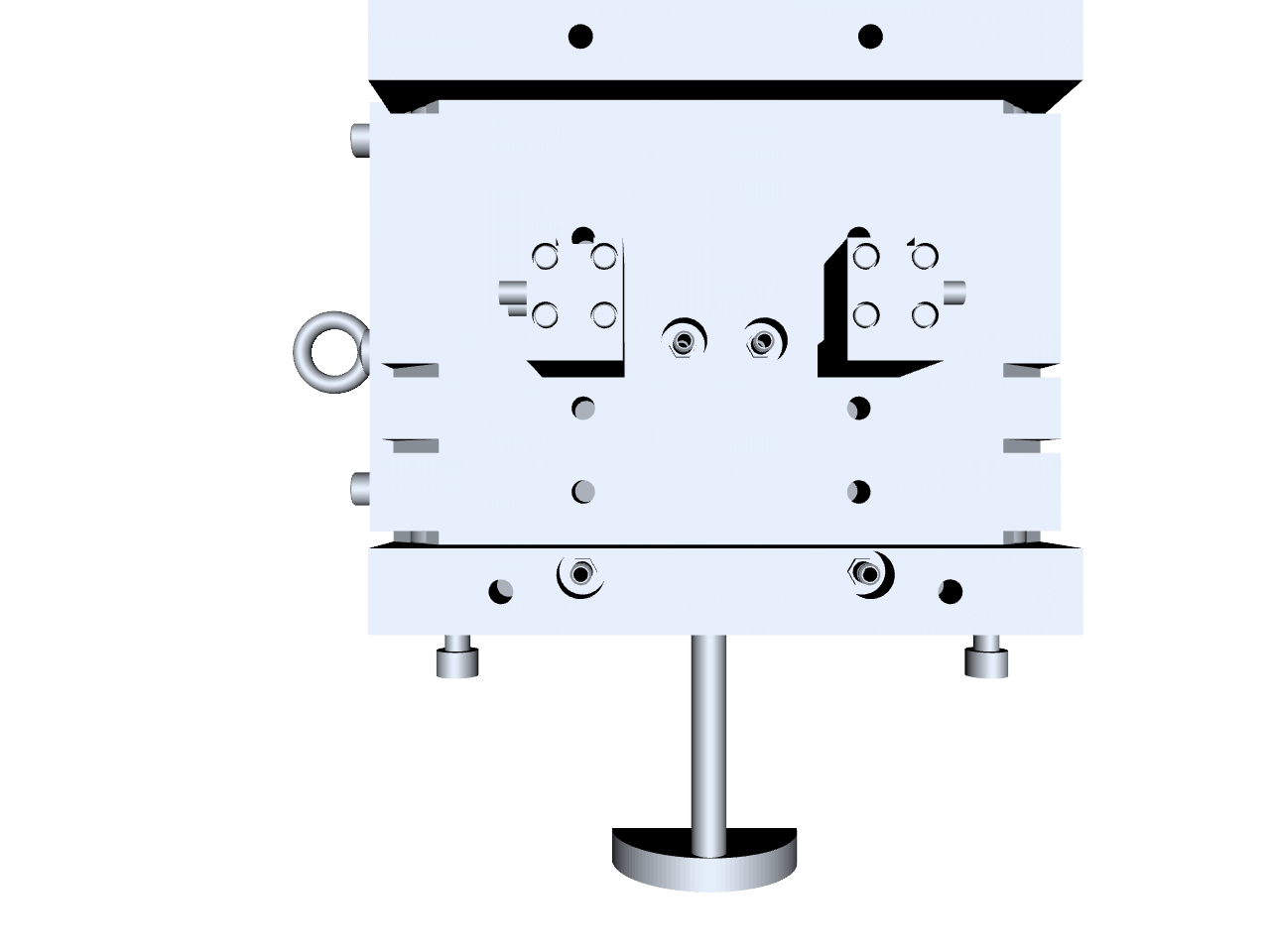

slider
Geometria detalu:

10 stref podcięć w kierunkach -Z

Decyzja konstruktora:

2 suwaków (+Y, -Y)

Podcięcia w detalu blokują wyjęcie w kierunku +Z. Każda strefa podcięcia wymaga suwaka który cofa się przed otwarciem formy.

mold_type
Geometria detalu:

Geometria detalu z 10 podcięciami

Decyzja konstruktora:

Typ formy: two_plate_with_slides

Podcięcia boczne wymagają suwaków, ale reszta geometrii jest prosta — 2-płytowa z mechanizmami bocznymi wystarczy.

ejection
Geometria detalu:

Materiał PA6-GF30, geometria detalu

Decyzja konstruktora:

Wypychanie: pins (10 szt)

10 wypychaczy rozmieszczonych równomiernie zapewnia stabilne wypychanie bez odkształceń.

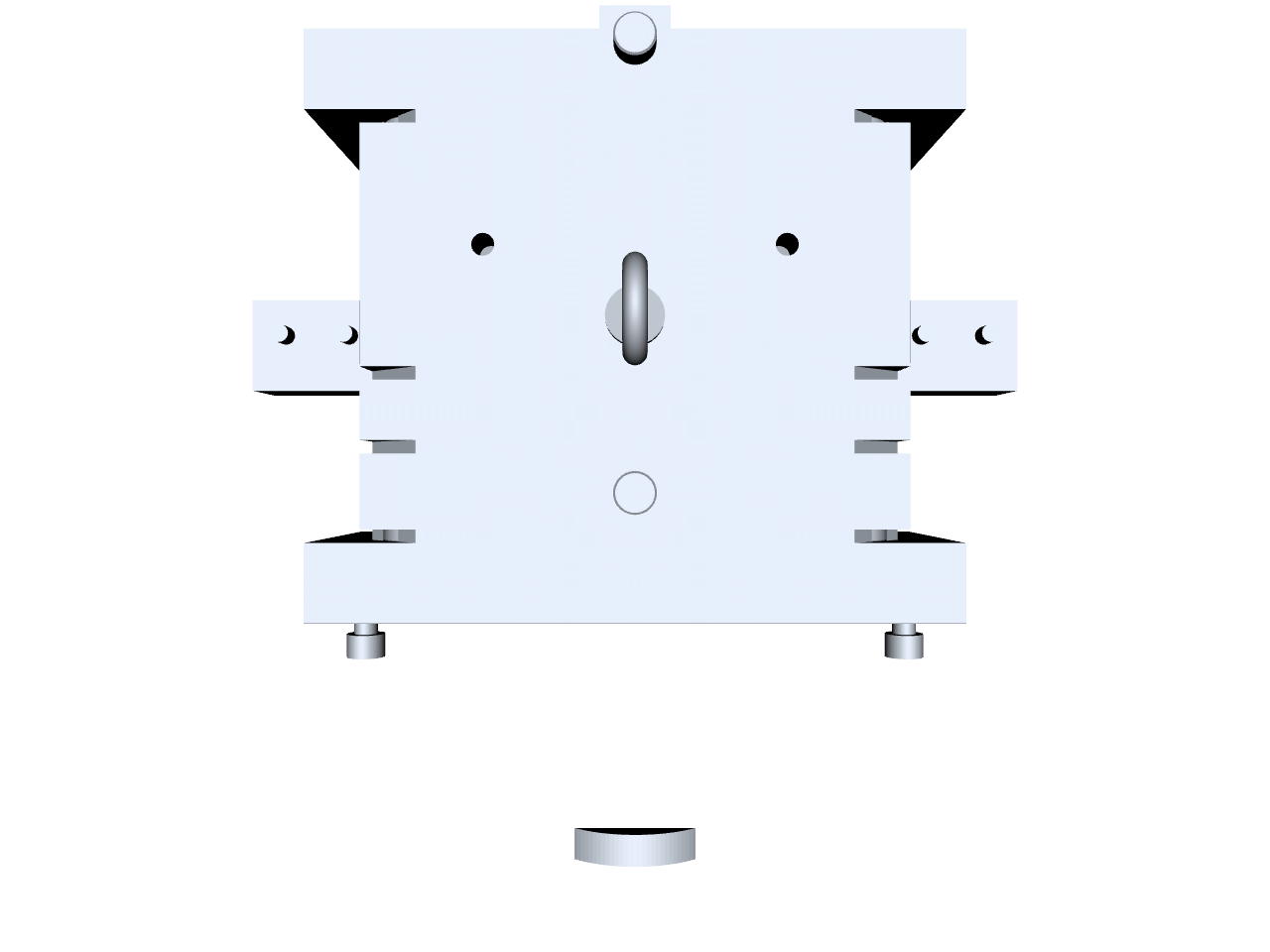

cooling
Geometria detalu:

Grubość ścianki i geometria detalu

Decyzja konstruktora:

Chłodzenie: conventional (8.0mm)

Proste kanały wiercone — wystarczające dla równomiernej grubości ścianki i prostej geometrii. Kanał 8.0mm dobrany do grubości ścianki detalu.

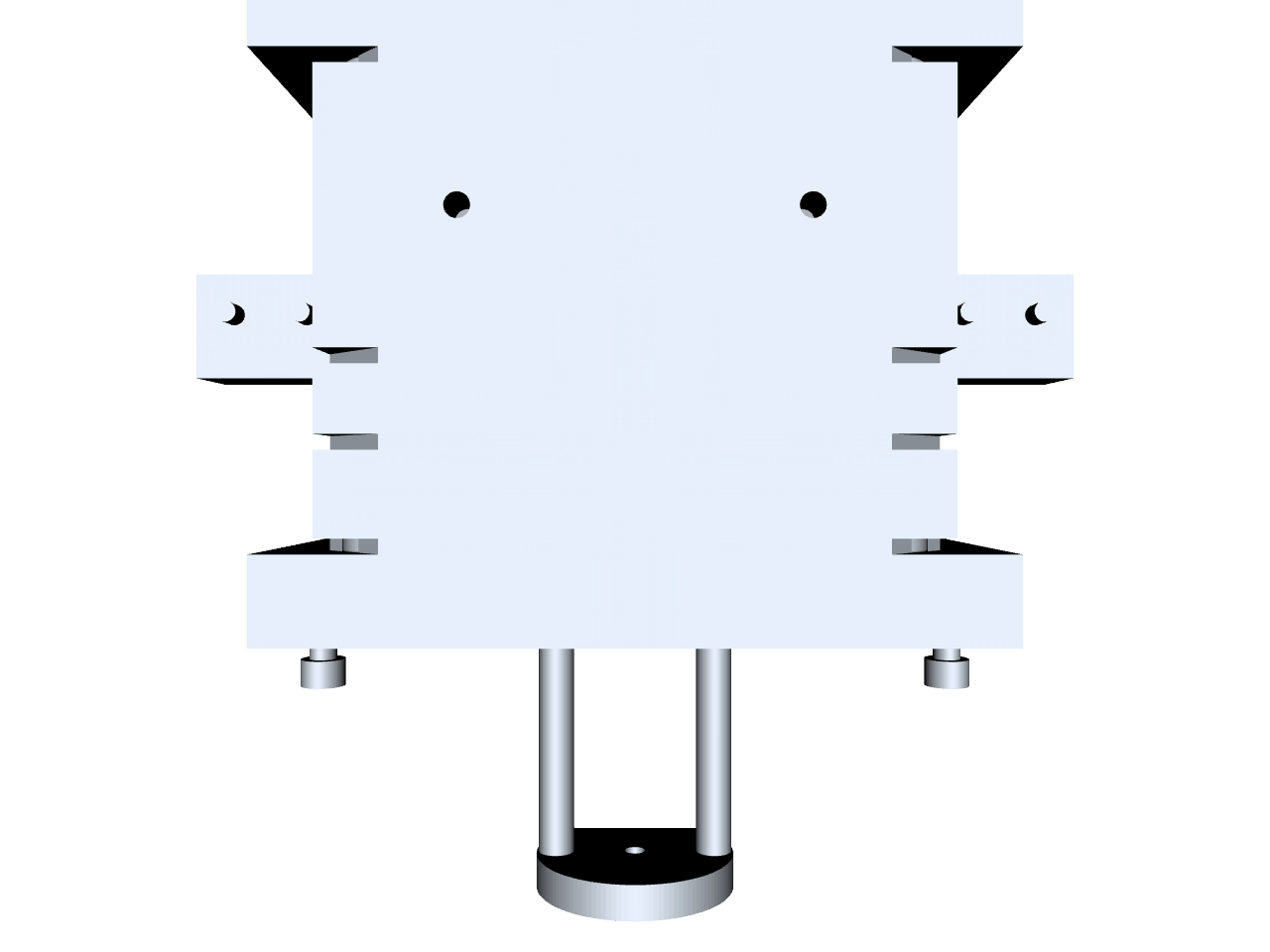

Sekwencja otwarcia:
Faza 1

initial_opening

core_plate 15.0mm

Faza 2

slide_retraction

slider_1 6.0mm, angle_pin_1 17.5mm, slider_2 6.0mm, angle_pin_2 17.5mm

Faza 3

full_opening_ejection

core_plate 65.0mm, ejector_pins 30.0mm

Dlaczego ten typ formy:

Podcięcia boczne wymagają suwaków, ale reszta geometrii jest prosta — 2-płytowa z mechanizmami bocznymi wystarczy.

Karta wiedzy 7/7 korelacji potwierdzonych
Materiał

PA6-GF30

Ścianka

2.0–2.0 mm

Podcięcia

0

Gniazda

2

Rama

246x296 (Meusburger)

Chłodzenie

8.5s

Wolumen

300,000/rok

Decyzje konstruktora:
  • Typ formy: two_plate_with_slides
  • Bramka: submarine
  • Zasilanie: cold_runner
  • Chłodzenie: conventional (kanał 8.0mm)
  • Wypychanie: pins (10 szt)
  • Suwaki: 2 (+Y/6.0mm, -Y/6.0mm)
  • Layout: 1x2
  • Stal: 1.2344
  • Wykończenie: SPI_C1
  • Rama: Meusburger F10/246x296
Lekcje (W4):
  • Zastosowano bramkę tunelowa. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  • Przy wolumenie 300,000 szt/rok zastosowano zimnokanałowy. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  • Dla 2 gniazd zastosowano ramę Meusburger F10/246x296 (246x296mm). Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  • Dla materiału PA6-GF30 zastosowano stal 1.2344. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  • Przy ściance 2.0 mm zastosowano kanał 8.0 mm. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)

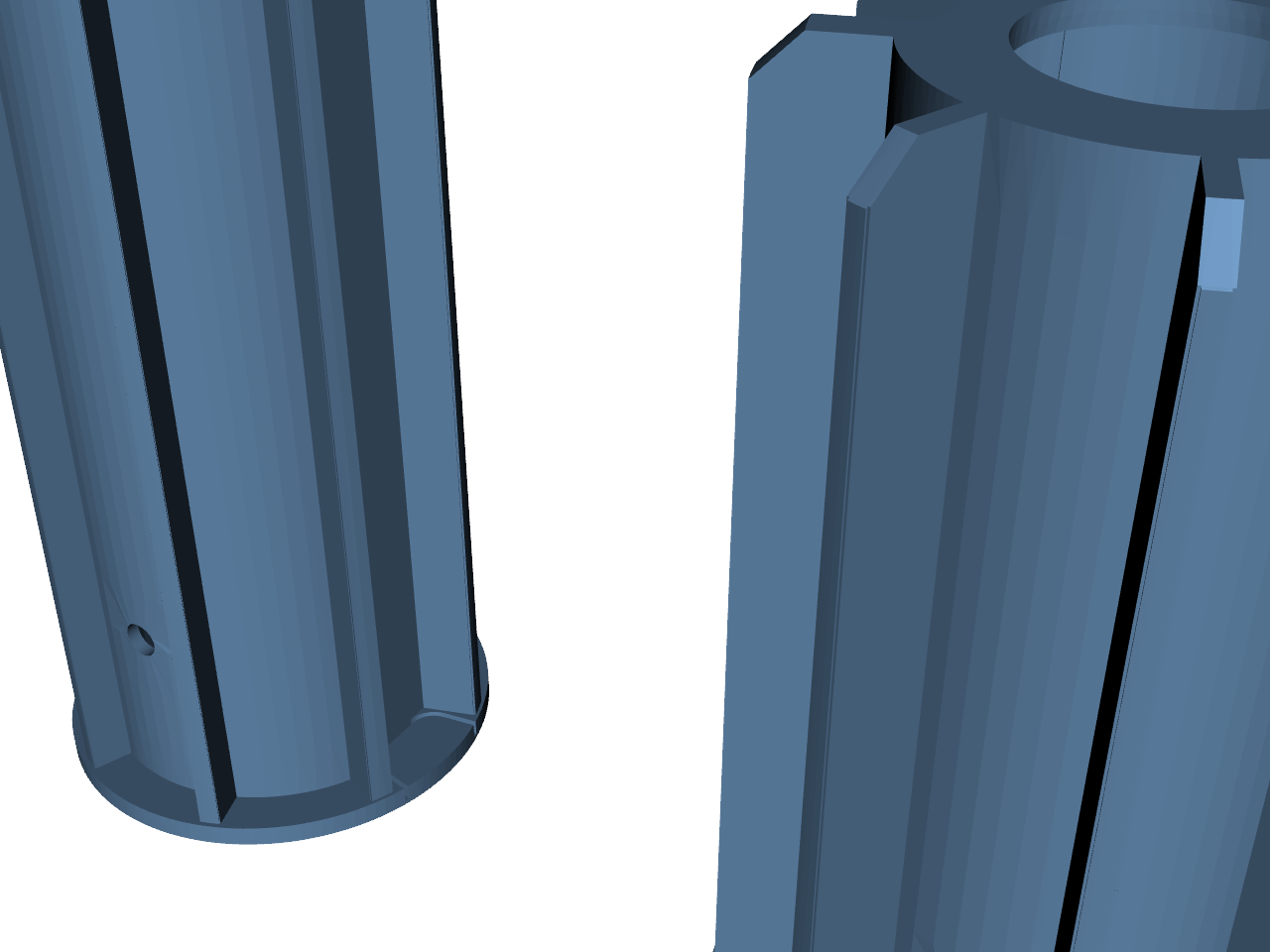

  • Uwagi: Detal z ryflami PA6-GF30. Suwaki +/-Y na ryfle boczne. Submarine gate bo auto-odcinanie. H13 bo GF30 sciera.
Tekst podsumowania (do skopiowania)
FORMA: 1978 Korekta ryfli
DETAL: PA6-GF30, ścianka 2.0–2.0 mm, 0 podcięć
DECYZJE:
  - Typ formy: two_plate_with_slides
  - Bramka: submarine
  - Zasilanie: cold_runner
  - Chłodzenie: conventional (kanał 8.0mm)
  - Wypychanie: pins (10 szt)
  - Suwaki: 2 (+Y/6.0mm, -Y/6.0mm)
  - Layout: 1x2
  - Stal: 1.2344
  - Wykończenie: SPI_C1
  - Rama: Meusburger F10/246x296
LEKCJE:
  - Zastosowano bramkę tunelowa. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  - Przy wolumenie 300,000 szt/rok zastosowano zimnokanałowy. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  - Dla 2 gniazd zastosowano ramę Meusburger F10/246x296 (246x296mm). Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  - Dla materiału PA6-GF30 zastosowano stal 1.2344. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  - Przy ściance 2.0 mm zastosowano kanał 8.0 mm. Forma: 1978 Korekta ryfli (Potwierdzone przez konstruktora.)
  - Uwagi: Detal z ryflami PA6-GF30. Suwaki +/-Y na ryfle boczne. Submarine gate bo auto-odcinanie. H13 bo GF30 sciera.
